Descrizione
Descrizione completa

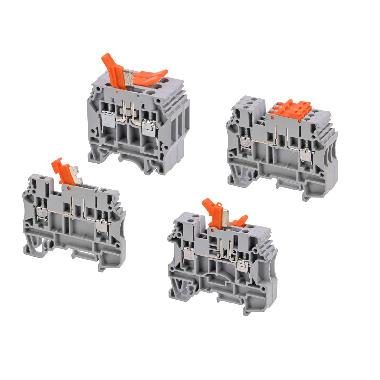

I morsetti componibili sezionatori della serie TBSD per conduttori con spessore da 0,5 mm2 a 10 mm2 sono la scelta ideale per applicazioni come circuiti passanti, illuminazione, quadri, impianti e distribuzione elettrica civile e industriale. Sono progettati per garantire, in base al modello, una tensione nominale fino a 1000 V, secondo norma IEC 60947-7-1. Sono costituiti da un solido corpo di PA 6.6 dotato di pratico sistema di aggancio per guide DIN universali. Lo speciale design della base di aggancio permette di montare e smontare i singoli morsetti lungo la guida DIN in modo rapido e sicuro, riducendo notevolmente i tempi di lavoro. Disponibili in colore grigio, i morsetti con serraggio a vite sono dotati di fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di CRCA per assicurare una connessione stabile ed efficace.Scheda Tecnica
Documentazione
Pagina produttoreScheda Tecnica
Decorrenza_Listino:
2025-01-01 00:00:00.000
DescrStato:
prodotto gestito a magazzino
DisplayName:
MORSETTI COMPONIBILI A VITE, SEZIONATORI
Electrocod:
3622
Famiglia Sconto Descrizione:
CONNETTORI ( CAPICORDA - GIUNTI - MORSETTI/MORSETTIERE - TUBETTI )
Famiglia Statistica Descrizione:
MORSETTI T-BLOCKS A VITE
Quantita Cartone:
1000
Subtitle:
MORSETTI COMPONIBILI A VITE, SEZIONATORI
_deliveryTimeCode:
5 giorni
_familyDiscountCode:
CONNETTORI
_familyStatisticsCode:
3631
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
100
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
100
_statusProductCode:
3
_updatedAt:
2025-12-20 18:08:04
_shopInShopSort:
0
tipo di montaggio
Guida DIN (top hat rail) 35 mm
colore
Grigio
tensione di dimensionamento (kV)
1000.00
lunghezza (cm)
62.00
temperatura d’esercizio (°C)
-60.00
classe di infiammabilità del materiale isolante secondo UL 94
V2
larghezza/dimensione modulare (mm)
5.00
piastra di chiusura necessaria
SI
esecuzione collegamento elettrico 1
Screw connection
esecuzione collegamento elettrico 2
Screw connection
esecuzione della separazione longitudinale
Swivelling
esecuzione della separazione trasversale
Swivelling
con presa per test integrata
NO
numero di piani
1
numero di punti di fissaggio per ogni piano
2
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
0.50
sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²)
0.50
sezione conduttore collegabile multifilare (mm²)
0.50
materiale del corpo isolante
Thermoplastic
posizione di collegamento
Sideways
corrente nominale In (A)
24.00
