Descrizione
Descrizione completa

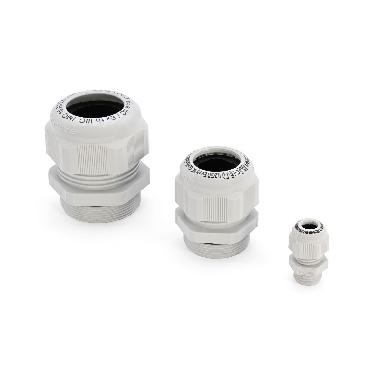

I pressacavi della serie MAXIBLOCK 4900 consentono di serrare e sigillare in sicurezza cavi passanti per fori su pannelli di installazioni elettriche, impedendone il taglio e la deformazione conseguente a trazione meccanica. Sono realizzati in nylon PA 6.6 per mantenere un’eccellente grado di durevolezza e di resistenza all’usura.Grazie alle speciali proprietà ignifughe e antideflagranti dei propri componenti, questi pressacavi sono la scelta ideale per l’impiego in zone ad alto rischio di incendio o di esplosione. Sono progettati per garantire un buon livello di protezione IP65 contro infiltrazioni di corpi esterni e getti d’acqua ad elevata pressione.
Questi pressacavi presentano una filettatura di tipo metrico M 1,5, secondo norma CEI EN 60423 e CEI EN 62444, e di tipo Pg, secondo norma DIN 40 430, per assicurare in ogni circostanza un efficiente serraggio tra la schermatura del cavo e l’alloggio.
Si presentano in differenti diametri e con varie dimensioni e lunghezze di filettatura di montaggio per soddisfare ogni esigenza di applicazione.
Sono disponibili in colore grigio RAL 7035.
Controdadi, controdadi con collare, ampliatori, riduzioni, tappi, guarnizioni e guarnizioni multiforo completano la serie adattando i pressacavi a qualsiasi utilizzo.
Scheda Tecnica
Documentazione
Pagina produttoreIstruzioni per l'uso
Scheda Tecnica
colore
EV000271
esecuzione
Straight
senza alogeni
NO
antiurto
SI
numero RAL
7035
apertura di chiave (mm)
25.00
lunghezza della filettatura (mm)
9.00
protezione contro la piegatura
NO
scarico di trazione
SI
schermato
NO
esecuzione EMC
NO
rinforzato con fibra di vetro
NO
tipo di guarnizione
EV009696
qualità del materiale
Polyamide (PA)
temperatura di impiego (°C)
-20.00
tipo di filettatura
Metrico
materiale
Plastica
passo della filettatura (mm)
1.50
esecuzione antideflagrante testata
SI
raccordo a vite cavo piatto
NO
inserto di tenuta multiplo
NO
con controdado
NO
raccordo a vite divisibile
NO
per diametro cavo (mm)
9.00
grado di protezione (IP)
IP65
per zona antideflagrante gas
1, 2
dimensione nominale della filettatura metrica/PG
20
per zona antideflagrante polvere
21, 22
per cavi comprovati
NO
innesto a scatto in apertura
NO
Chiave (per il montaggio) (mm)
25
Temperatura d'impiego (°C)
da -20 a +75 (continua)
Guarnizione
NEOPRENE
Foro fissaggio (mm)
20,5
Diametro min-max (mm)
9 - 13
Lunghezza passo (mm)
9
Passo
M20x1,5
Tipo di protezione
Ex e llC/Ex tb lllC
Zone d'impiego
1 & 2, 21 & 22
Colore
grigio RAL 7035
Colore
grigio RAL 7035
Materiale
Poliammide PA6.6
Materiale
Poliammide PA6.6
Grado di protezione
IP 65
Grado di protezione
IP 65
