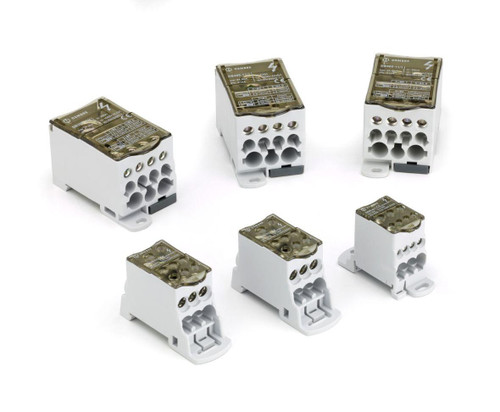

CEMBRE DB80-6/1 - Ripartitore unipolare 80A 7 vie sezione 16mmq

Descrizione completa

L’ampia gamma di sezioni collegabili e le dimensioni contenute rendono i partitori DBLOCK ideali per il cablaggio in quadri di comando e distribuzione su guida DIN da 35 mm o su pannelli tramite viti.

Gli ingressi e le uscite distribuiscono i conduttori in modo omogeneo ed ordinato, rendendo più agevole il cablaggio e gli eventuali successivi interventi su tutte le fasi; il cablaggio viene ulteriormente facilitato dai fori di ingresso con invito conico.

I morsetti garantiscono un’ottima stabilità nel tempo della connessione, la quale risulta espandibile attraverso il ponticello unipolare dedicato ( per i tipi DB125-7/1 e DB160-7/1 ).

Caratteristiche tecniche:

• Corrente nominale (In): 80 A.
• Corrente nominale (Icw): 3 kA.
• Corrente massima di picco (Ipk): 22 kA.
• Attacco DIN: si.
• Altezza: 46 mm.
• Lunghezza: 66 mm.
• Larghezza: 27 mm.
• Peso: 70 g.
• Materiale: corpo poliammide PA6.6, coperchio policarbonato, viti acciaio zincato e morsetti ottone.
• Tensione nominale: 1000 V.
• Classe UL94: V-0.
• Sezione Nominale ingresso: 6-16 mm².
• Sezione Nominale uscite: (4) 2,5-6 mm² / (2) 2,5-16 mm².
