Descrizione

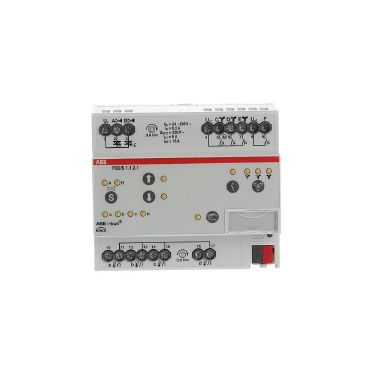

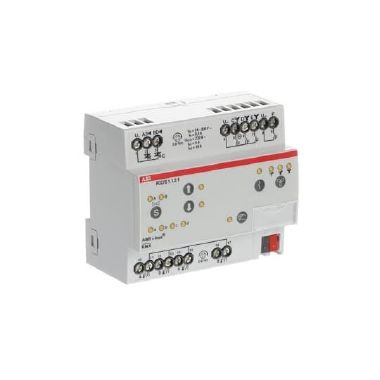

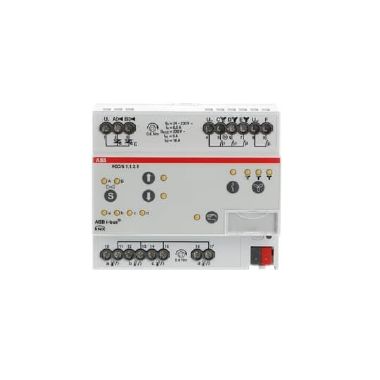

Per il controllo di ventilconvettori. Tramite due uscite elettroniche, è possibile controllare due attuatori termoelettrici o un attuatore motorizzato per il riscaldamento e il raffrescamento. Per il controllo dei ventilatori, il dispositivo dispone di tre uscite relè. Un'uscita relè commuta un carico aggiuntivo fino a 16 A, come ad esempio il riscaldamento ausiliario. Tramite 4 ingressi è possibile rilevare e monitorare lo stato della stanza (utilizzare per contatto finestra, sensore del punto di rugiada, sensore di livello o sensore di temperatura). È inoltre possibile collegare un'unità di controllo ambiente analogica (SAR/A o SAF/A) agli ingressi del dispositivo. Il dispositivo è dotato di un termoregolatore integrato per il controllo della temperatura ambiente, che può essere utilizzato direttamente per controllare le uscite del dispositivo. Il FCC/S 1.1.2.1 offre un funzionamento manuale di facile utilizzo. Il dispositivo supporta l'ABB i-bus Tool per una diagnosi avanzata e una messa in servizio migliorata.
Caratteristiche tecniche
tipo di montaggio
AMD
numero di uscite
6
corrente d’uscita max. (A)
0.5
max. corrente di commutazione (carico ohmico) (A)
16
sistema bus EIB/KNX
SI
sistema bus radio
NO
sistema bus Powernet
NO
accoppiamento bus incluso
SI
numero di ingressi digitali
4
larghezza in unità di suddivisione
6
altri sistemi bus
senza
sistema bus LON
NO
tensione di commutazione (V)
24
grado di protezione (IP)
IP20
grandezza regolante costante
SI
grandezza regolante commutante
SI
funzione di protezione valvola
SI
commutazione manuale
SI
sistema bus radio KNX
NO
radio bidirezionale
NO
modulo bus rimovibile
NO
