Descrizione

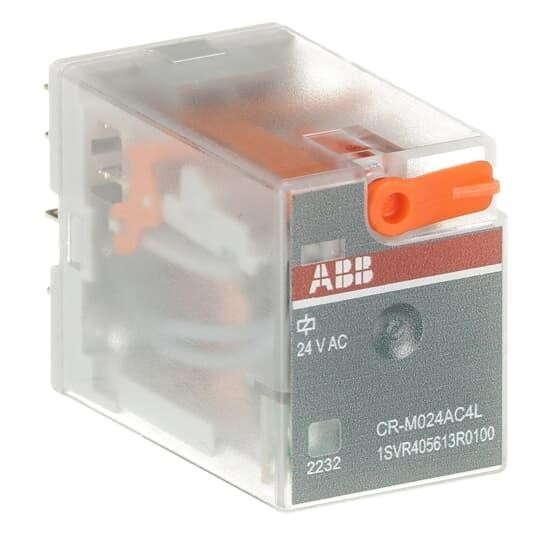

Il relè di interfaccia a innesto CR-M024AC4L è un relè miniaturizzato da inserire in un apposito zoccolo ABB CR-M. Inserito in uno zoccolo, il relè e lo zoccolo possono essere montati a scatto su una guida DIN senza soluzione di continuità. Questo relè funziona con una tensione di alimentazione nominale di 24 V CA e dispone di un'uscita a 4 contatti in scambio (SPDT) con una corrente nominale di 250 V / 6 A, consentendo la commutazione di più circuiti con un singolo segnale di ingresso. Il relè è dotato di un pulsante di prova integrato che consente l'azionamento manuale del relè bloccandone i contatti di uscita. Il pulsante di prova semplifica le operazioni di test e messa in servizio. Il relè è inoltre dotato di un LED integrato che fornisce l'indicazione visiva dell'eccitazione della bobina del relè. Zoccoli standard, zoccoli logici, moduli funzionali a innesto, supporti e marcatori sono disponibili come accessori. Zoccoli standard, zoccoli logici, moduli funzionali a innesto, supporti e marcatori sono disponibili come accessori.
Pagina produttore - ABB1SVR405613R0100
Dichiarazione di conformità - ABB1SVR405613R0100
Caratteristiche tecniche
corrente nominale (A)
6
larghezza (mm)
21.2
altezza (mm)
35.6
profondità (mm)
27.5
con morsetti amovibili
NO
azionamento, polarità
non polarizzato
comportamento di commutazione dell’azionamento
monostabile
con contatti forzati
NO
tipo di contatto di commutazione
contatto singolo
apparecchio completo con base
NO
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24.0-24.0
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24.0-24.0
con indicatore a LED
SI
tipo di tensione per l’azionamento
AC
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
4
