Descrizione

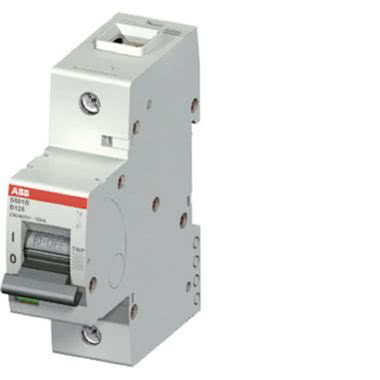

Gli S800 B sono interruttori magnetotermici da 80 a 100A e sono particolarmente adatti per la protezione da sovraccarico e cortocircuito nei sistemi di distribuzione di potenza con potere d’interruzione 16 kA in accordo alla CEI EN 60947-2.
Scheda tecnica WEB - ABBS801BD80
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
82.5
corrente di dimensionamento (A)
80
tensione di dimensionamento (kV)
400
frequenza (GHz)
50-60
caratteristica di intervento
B
tensione di isolamento nominale Ui (V)
500
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
1
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
NO
adatto per installazione a incasso
NO
sezione conduttore collegabile unifilare (mm²)
0-50
sezione conduttore collegabile multifilare (mm²)
0-70
temperatura ambiente durante il funzionamento (°C)
-25-60
dispositivi supplementari possibili
SI
numero di poli (totale)
1
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
10
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
10
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
10
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
10
