Descrizione

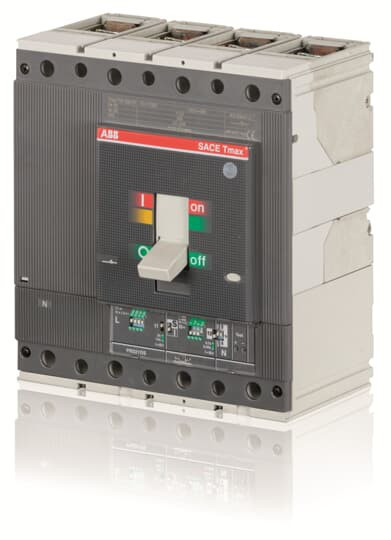

T5N 630 - Fisso (F) Iu (40°C) = 630 A - Icu (415 V) = 36 kA - Terminali anteriori (F)
Gli interruttori Tmax T rappresentano la serie di interruttori scatolati di ABB SACE per applicazioni in bassa tensione fino a 3.200A. Questi dispositivi garantiscono
Caratteristiche tecniche
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
630
numero di poli
4
interv. regolaz. sganciatore di sovraccarico (A)
252.0
numero di contatti ausiliari, invertitori
0
tensione nominale (V)
690
grado di protezione (IP)
IP20
posiz. del collegam. per circuito elettrico principale
davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
raccordo a bullone
esecuzione dell’elemento di azionamento
manetta
segnalatore di intervento presente
NO
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA)
36
interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A)
630
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
630
adatto per montaggio su guida a cappello
NO
protezione dalle dispersioni a terra integrata
NO
azionamento a motore opzionale
SI
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
NO
apparecchio completo con unità di sicurezza
SI
Linea/Serie
SACE Tmax XT
