Descrizione

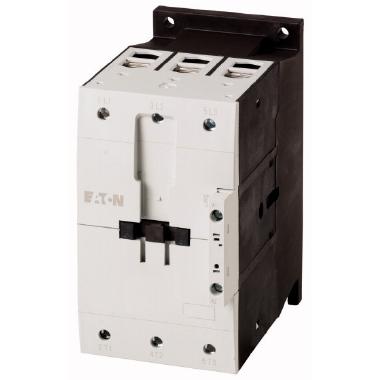

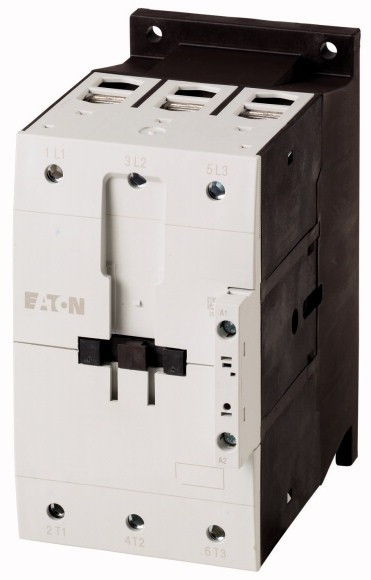

Contattore di potenza, Applicazione: Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Utilizzabile anche per motori della classe di efficienza IE3, Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 80 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 110 A, in custodia: Ith= 80 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 225 A, in custodia: Ith= 200 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 11.5 kW, 380 V 400 V: P= 20 kW, 660 V 690 V: P= 26 kW, Combinabile con contatto ausiliario: DILM150-XHI(V).., DILM1000-XHI(V).., Note: Organi di contatto secondo EN 50012., Tipo di corrente AC/DC: Comando in corrente alternata
Caratteristiche tecniche
tipo di collegamento circuito elettrico principale
Raccordo a vite
tipo di tensione per l’azionamento
AC
