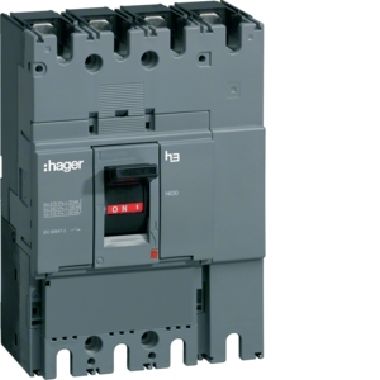

Descrizione
Caratteristiche tecniche
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
400
corrente nominale permanente Iu (A)
400
numero di poli
4
numero di poli
4
tensione d’esercizio nominale (V)
690-220
tensione d’esercizio nominale (V)
690-220
tensione d’esercizio nominale (V)
220-690
tensione d’esercizio nominale (V)
220-690
grado di protezione (IP), lato frontale
IP40
grado di protezione (IP), lato frontale
IP40
numero di contatti ausiliari, invertitori
0
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
numero di interruttori
1
bloccabile
SI
bloccabile
SI
azionamento a motore integrato
NO
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
serracavo
tipo di collegamento circuito elettrico principale
serracavo
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
manetta
esecuzione dell’elemento di azionamento
manetta
esecuzione come interruttore principale
SI
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
SI
esecuzione come interruttore di sicurezza
SI
esecuz. come interruttore di manutenzione/riparazione
SI
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
180
potenza d’esercizio nominale per AC-23, 400V (kW)
180
resistenza a corrente di breve durata Icw (kA)
5
resistenza a corrente di breve durata Icw (kA)
5
colore dell’elemento di azionamento
nero
colore dell’elemento di azionamento
nero
adatto per fissaggio a terra
SI
adatto per fissaggio a terra
SI
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
SI
azionamento a motore opzionale
SI
sganciatore di tensione opzionale
SI
sganciatore di tensione opzionale
SI
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
400
corrente nominale permanente per AC-21, 400 V (A)
400
potenza di interruzione a 400 V (kW)
263
potenza di interruzione a 400 V (kW)
263
esecuzione come invertitore
NO
esecuzione come invertitore
NO
tipo di protezione (NEMA)
altri
tipo di protezione (NEMA)
altri
