Descrizione

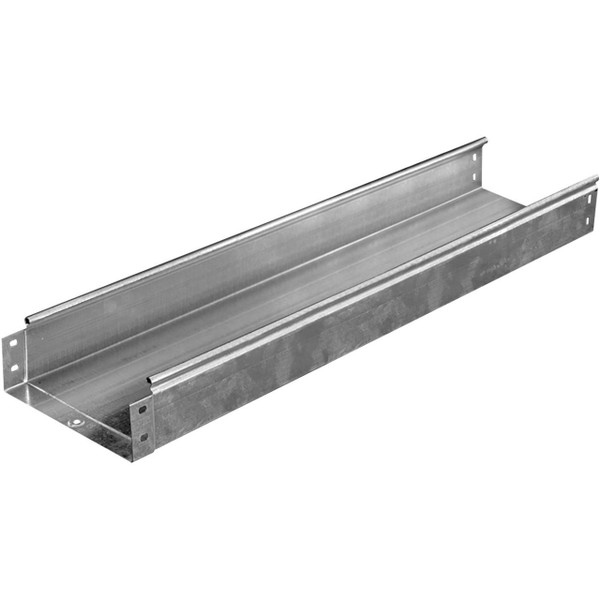

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie S5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte.
Caratteristiche tecniche
colore
Other
larghezza (mm)
400
esecuzione
Integrated connector
altezza (mm)
80
superficie
Zincato a nastro
tipo di connettore
Screwed
peso (g)
4.950
spessore del materiale (mm)
1.1
perforazione laterale
NO
qualità del materiale
Other
lunghezza (cm)
2000
temperatura di impiego (°C)
-15
materiale
Steel
foro per montaggio nel pavimento
NO
sezione utile (mm²)
31500
schema di foratura NATO
NO
lunghezza di lavoro (m)
1970
adatto per mantenimento funzionalità
NO
con parte superiore
NO
Tipo di prova di carico secondo IEC 61537
Type I
