Descrizione

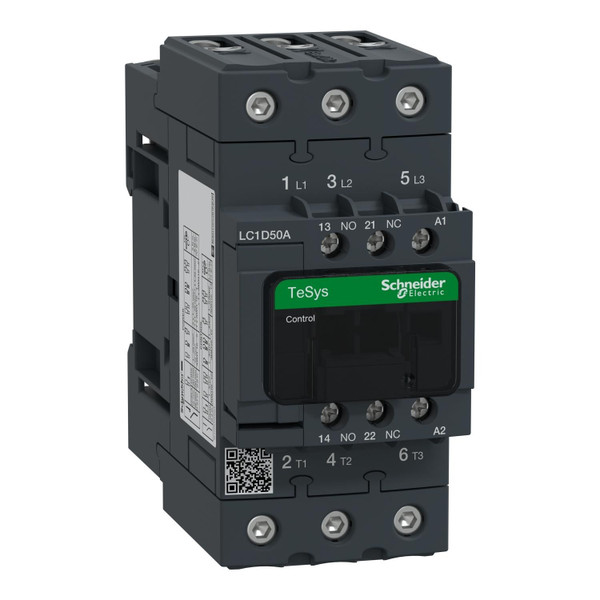

LC1D50AV7 è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 22 kW a 400 V. Fornisce una bobina CA da 400 V 50/60 Hz, contatti ausiliari integrati 1NA+1NC (contatto a specchio NC), collegamento di potenza tramite connettori a vite BTR EverLink e comando tramite morsetti a vite. Compatto (55 mm di larghezza), montaggio su guida DIN, per alte velocità di funzionamento fino a 3.600 cicli/ora, garantisce affidabilità e resistenza elevate. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Product End of Life Instructions
Scheda tecnica - SNRLC1D50AV7
Immagini 360° - SNRLC1D50AV7
Caratteristiche tecniche
larghezza (mm)
55
altezza (mm)
122
profondità (mm)
120
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
22
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
50
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
80
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
400
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
400
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
440
tensione d’esercizio per AC 60 Hz (V)
440
tipo di tensione per l’azionamento
AC
corrente d’eserc. nominale Ie per AC-4, 400 V (A)
25
potenza d’eserc. nominale Ie per AC-4, 400 V (kW)
11
