Descrizione

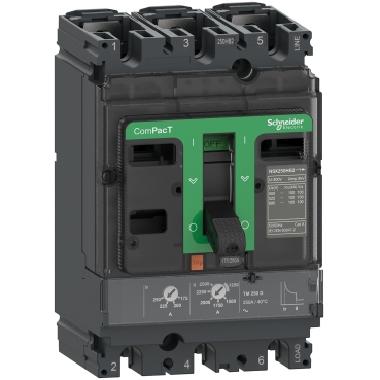

Compact NSX250HB1 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per tutte le applicazioni standard e specifiche. Il potere di interruzione (Icu) è 85 kA rms a 500 VCA 50/60 Hz e 75 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore magnetotermico (TMD) con corrente nominale di 160 A. Lo sganciatore TMD fornisce una protezione da sovraccarico termico regolabile e una protezione magnetica fissa. La versione a 3 poli (105 mm x 161 mm x 86 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. Compact NSX250HB1 fa parte dell'architettura EcoStruxure Power di Schneider Electric.
Product End of Life Instructions
Scheda tecnica - SNRC25V3TM160
Immagini 360° - SNRC25V3TM160
Scheda Tecnica
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
160
con sganciatore di minima tensione integrato
NO
numero di poli
3
interv. regolaz. sganciatore di sovraccarico (A)
112
numero di contatti ausiliari, invertitori
0
tensione nominale (V)
690
potenza dissipata (W)
35.34
grado di protezione (IP)
IP40
posiz. del collegam. per circuito elettrico principale
Davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Pomello ad ala
segnalatore di intervento presente
SI
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
1250
adatto per montaggio su guida a cappello
NO
protezione dalle dispersioni a terra integrata
NO
azionamento a motore opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
SI
apparecchio completo con unità di sicurezza
SI
