Descrizione

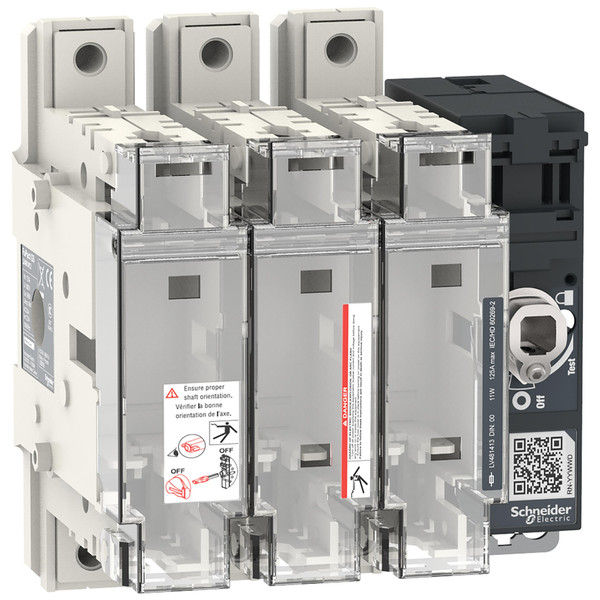

Il dispositivo FuPact GSD125 è un interruttore-sezionatore con fusibili a 3 poli con controllo frontale e sul lato destro. È dedicato a edifici, infrastrutture e impianti industriali. Protegge dai cortocircuiti e dai sovraccarichi sui circuiti di distribuzione. Per le categorie di utilizzo AC22A/AC23A, la corrente di funzionamento nominale è 125A di 690VAC. FuPact GSD125 deve essere utilizzato con fusibili DIN di tipo 00. Può essere dotato di una maniglia frontale diretta o di una maniglia rotativa esterna a montaggio frontale o sul lato destro. Le maniglie rotative prolungate possono essere utilizzate con diverse dimensioni dell'asta (200mm, 320mm o 400mm). La versione di FuPact GSD125 a 3 poli può anche essere dotata di una varietà di accessori e ausiliari come contatti ausiliari, modulo neutro esterno, accessori di collegamento e schermature dei morsetti. È conforme alle norme IEC 60947-1 e IEC 60947-3.
Scheda tecnica - SNRLV481413
Immagini 360° - SNRLV481413
Caratteristiche tecniche
ingresso del cavo
Altro
corrente nominale permanente Iu (A)
125
numero di poli
3
grado di protezione (IP), lato frontale
IP20
adatto per fusibili
HPC00
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
SI
esecuzione dell’elemento di azionamento
Altro
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
70
resistenza a corrente di breve durata Icw (kA)
50
adatto per installazione con sbarra collettrice
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
con monitoraggio fusibili
NO
azionamento a motore opzionale
NO
posizione dell'elemento di azionamento
Davanti
dotato di connettori
NO
montaggio frontale
SI
Montaggio a pavimento
NO
