Descrizione

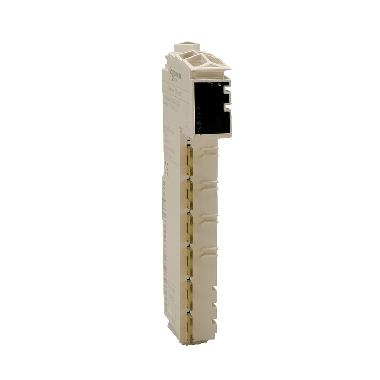

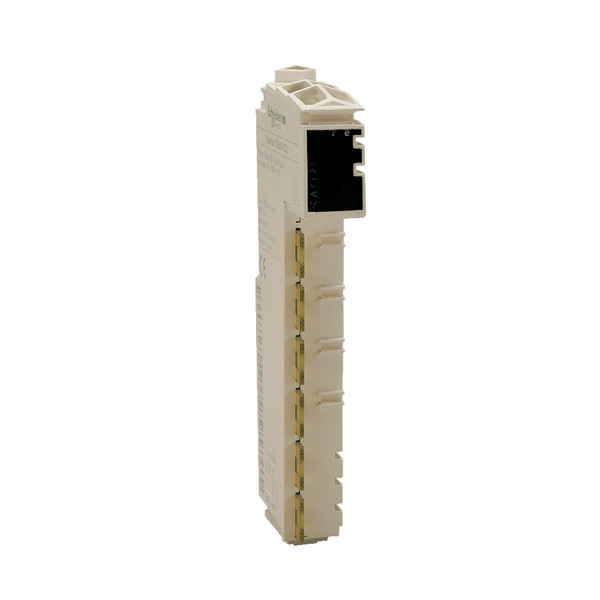

Il prodotto fa parte della gamma Modicon TM5, un'offerta di moduli per il sistema I/O modulare IP20. Il modulo di uscita analogica fornisce 4 uscite con risoluzione 12 bit + segno. È un modulo di uscita con una tensione nominale di alimentazione di 24V DC, un assorbimento di corrente di ingresso/uscita di 2 mA a 5V DC bus, 63 mA a 24V DC e una dissipazione massima di potenza di 1,51 W. Il prodotto fa parte di una configurazione I/O flessibile e scalabile per soluzioni di automazione. Presenta isolamento tra canale e bus a 500 Vrms CA; non presenta isolamento tra canali. Il prodotto è classificato IP20. Peso: 0,025 kg. Modicon TM5 soddisfa i requisiti tipici dei macchinari di produzione e imballaggio, nonché dei sistemi di movimentazione e assemblaggio dei materiali. Il prodotto è certificato CE, CULus, GOST-R, CSA e C-Tick. È conforme alle norme IEC 61131-2, CSA C22.2 N.142, CSA C22.2 N.213 e UL 508. Il prodotto è compatibile con il controllore di movimento Modicon LMC058 e il controllore logico Modicon M258. Il sistema modulare I/O IP20 fornisce una configurazione flessibile e scalabile di isole I/O di espansione/distribuiti tramite collegamento con i controllori Modicon (TM5 bus) o tramite bus CANopen/Sercos per i controllori Modicon e PacDrive 3. Flessibile e scalabile, progettato per macchine complesse.
Scheda tecnica - SNRTM5SAO4L
Catalogo
Caratteristiche tecniche
larghezza (mm)
12.5
altezza (mm)
99
profondità (mm)
75
assorbimento di potenza (kW)
1.51
adatto per funzioni di sicurezza
SI
numero di ingressi analogici
0
numero di uscite analogiche
4
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
ingresso, corrente
NO
ingresso, tensione
NO
ingresso, resistenza
NO
ingresso, termometro a resistenza
NO
ingresso, termocoppia
NO
segnale d’ingresso configurabile
NO
uscita, corrente
SI
uscita, tensione
SI
segnale d’uscita configurabile
SI
risoluzione degli ingressi analogici (Bit)
12
risoluzione delle uscite analogiche (Bit)
12
esecuzione del collegamento elettrico
Raccordo a molla
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Altro
categoria di protez. antideflagrante per polvere
Altro
collegam. bus di campo tramite accoppiatore separato possibile
NO
componenti del sistema
NO
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
NO
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
ingressi analogici configurabili
NO
uscite analogiche configurabili
SI
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
tipo di protezione (NEMA)
2
