Descrizione

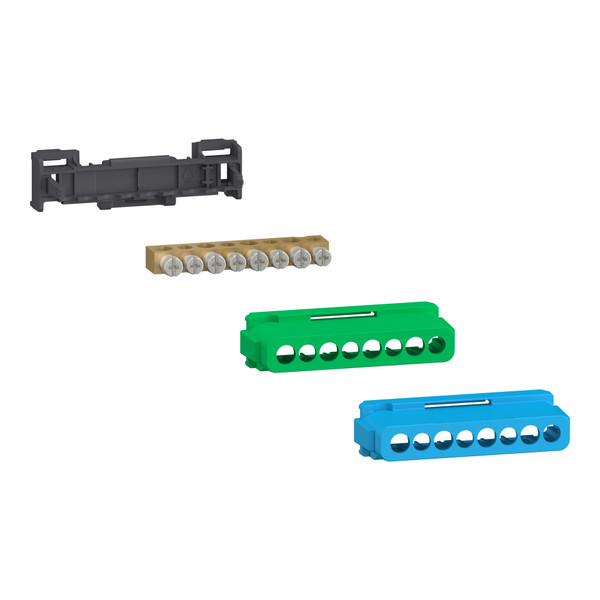

Questo kit Linergy contiene una morsettiera per il collegamento dei cavi e 2 cover per il collegamento a terra e neutro. E' composto da 8 partenze, 4x16mm² e 4x10mm² (connessioni a vite). Può essere utilizzato sia per il collegamento a terra che neutro. La corrente nominale [In] è fino a 80 A. La tensione di esercizio nominale [Ue] è fino a 440 V CA. La tensione di isolamento nominale [Ui] è 750 V. Questo kit è compatibile con la gamma Prismaset XS da 13 o 18 moduli e con le gamme Resi9 MP e Mureva. Il supporto per il montaggio sulle diverse gamme è da acquistare separatamente in base alle misure del centralino. Può essere montato sul telaio o sulla guida DIN. Il colore del supporto della morsettiera è nero. Sono incluse la cover blu per il collegamento neutro e quella verde per il collegamento a terra. Il supporto e le cover della morsettiera sono in plastica e il morsetto è in ottone. La temperatura di conservazione va da -25°C a +60°C.
Scheda tecnica - SNRLGYT2A08
Caratteristiche tecniche
tipo di montaggio
Montaggio diretto
colore
Altro
senza alogeni
NO
tensione di dimensionamento (kV)
440
numero di poli
1
temperatura d’esercizio (°C)
-25
numero di punti di fissaggio per ogni polo
8
piastra di chiusura necessaria
SI
esecuzione collegamento elettrico 1
Raccordo a vite
trasparente
NO
sezione conduttore collegabile unifilare (mm²)
16
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
16
sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²)
16
sezione conduttore collegabile multifilare (mm²)
16
materiale del corpo isolante
Materiale termoplastico
corrente nominale In (A)
80
esecuzione antideflagrante 'Ex e'
NO
