Descrizione

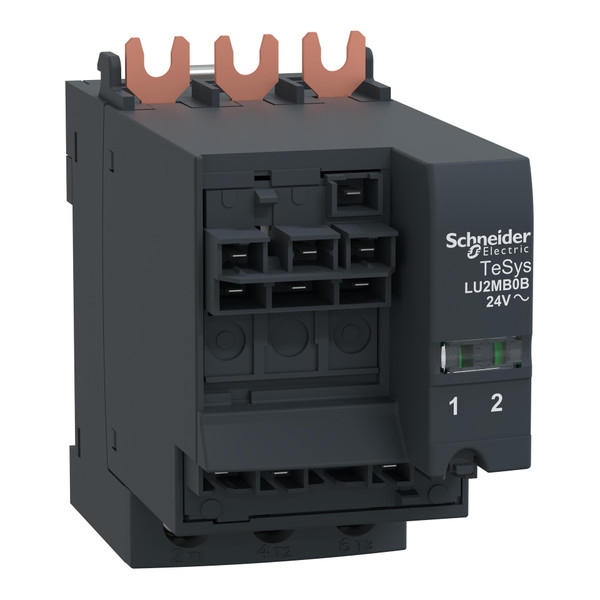

Modulo di inversione TeSys U per montaggio verticale, per la costituzione di controller di starter di inversione TeSys U. Fornisce contatti di potenza inversa, controllo bobina con capacità di interblocco da alimentare a 24V AC. Da utilizzare con una base di potenza avanzata LUB120 o LUB320 con un'unità di controllo di tipo LUC*B. Da associare a un connettore di assemblaggio LU9MR1C e a una morsettiera LU9M1 di controllo per completare il montaggio verticale.
Product End of Life Instructions
Scheda tecnica - SNRLU2MB0B
Immagini 360° - SNRLU2MB0B
Caratteristiche tecniche
larghezza (mm)
45
funzione
Contattore a inversione
altezza (mm)
82.5
profondità (mm)
105
potenza d’esercizio nominale per AC-3, 400 V (kW)
15
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
32
montaggio su guida portante possibile
SI
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
tipo di tensione d’esercizio
AC
grado di protezione (IP)
IP20
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuz. collegam. elettrico per circuito corrente ausiliaria e di comando
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
690
tensione d’esercizio per AC 60 Hz (V)
690
tipo di tensione per l’azionamento
AC
tipo di protezione (NEMA)
Altro
potenza di esercizio nominale NEMA (kW)
14.9
