Descrizione

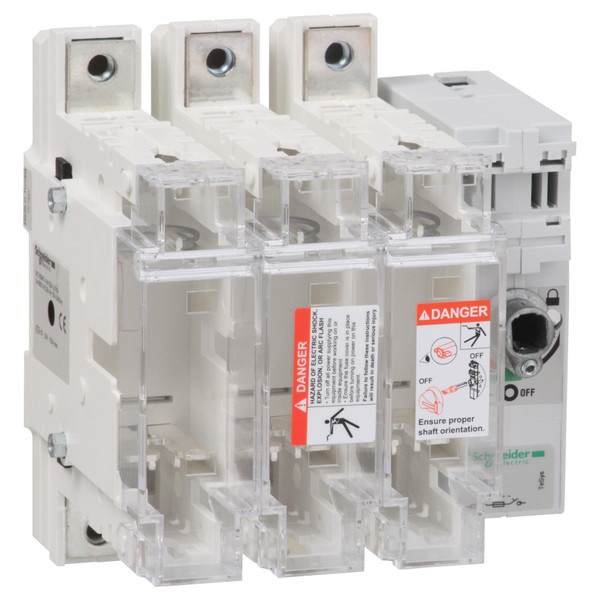

Selettore-sezionatore a fusibile TeSys GS, 3 poli (3P), 160 A/750 V, da utilizzare con collegamenti per fusibili cilindrici DIN di dimensioni 00 fino a 160 A, per applicazioni motore fino a 80 kW a 400V AC-23. Da dotare di una maniglia di comando esterna a montaggio frontale o dal lato destro GS2AH (sono disponibili diversi modelli). Terminali a vite da dotare di calotte terminali a monte e a valle 3P GS1AP33 (da ordinare separatamente), fornisce corrente nominale di cortocircuito elevata 100 kA a 400 V. Il montaggio di moduli di contatto ausiliari aggiuntivi frontale GS1AM (ad apertura anticipata e segnalazione di posizione), laterale GS1AN (segnalazione della posizione) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili collegamenti di fusibili a lama dimensione 00 di tipo aM e gG senza percussori DF2GA DF2GN (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).
Product End of Life Instructions
Scheda tecnica - SNRGS2LL3
Caratteristiche tecniche
ingresso del cavo
Altro
corrente nominale permanente Iu (A)
160
numero di poli
3
corrente di corto circuito nominale condizionale Iq (kA)
100
grado di protezione (IP), lato frontale
IP20
adatto per fusibili
HPC00
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Senza attuatore
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
80
resistenza a corrente di breve durata Icw (kA)
100
adatto per installazione con sbarra collettrice
SI
max. tensione d’esercizio nominale Ue per AC (V)
750
con monitoraggio fusibili
NO
azionamento a motore opzionale
NO
posizione dell'elemento di azionamento
Altro
dotato di connettori
NO
montaggio frontale
SI
