Descrizione

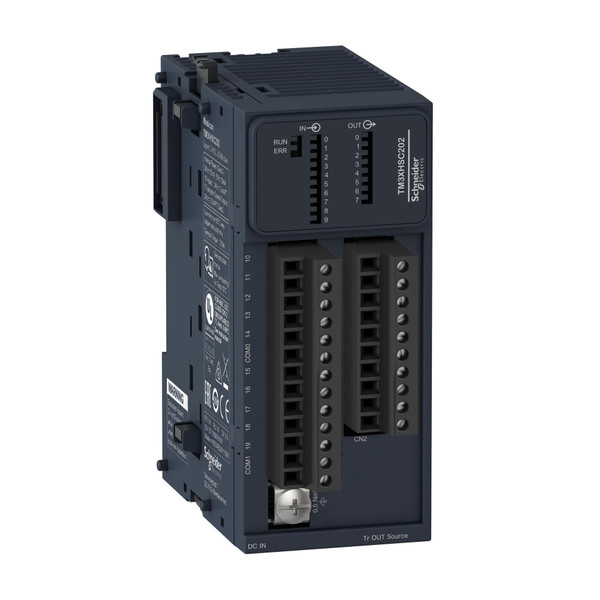

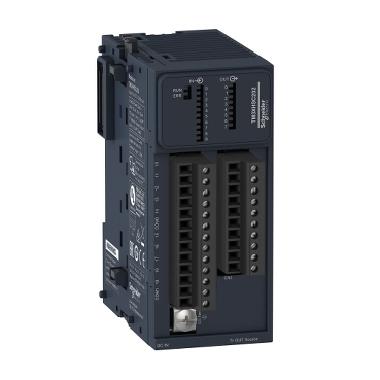

Questo prodotto fa parte di Modicon TM3, una gamma di moduli di espansione degli I/O per plc Modicon. Questo modulo contatore fornisce 10 ingressi veloci e 8 uscite veloci. Si tratta di un contatore ad alta velocità con gestione delle uscite riflesse, senza gestione degli eventi. Viene utilizzato per contare gli impulsi generati da un sensore o per elaborare i segnali da un encoder incrementale. La sua frequenza di conteggio è 200kHz. Funziona tramite un alimentatore esterno da 24 VCC. È dotato di un morsetto a vite rimovibile per il collegamento elettrico con una regolazione del passo di 3,81 mm per gli ingressi e l'alimentazione. È un prodotto classificato IP20. Le sue dimensioni sono 39 mm di larghezza, 85 mm di profondità e 90 mm di altezza. Pesa 0.150 kg È progettato per accettare segnali di ingresso a impulsi ad alta velocità per il conteggio e per fornire segnali di uscita a impulsi ad alta velocità. Questo prodotto è certificato da CSA, cULus, IACS E10, RCM, CE, UKCA ed EAC. Questo modulo è compatibile con il motion/logic controller Modicon M262 ed è configurabile con il software Ecostruxure machine Expert. Viene fornito in 1 confezione (tipo PCE). È montato su una guida DIN simmetrica. Oppure con un kit specifico per il montaggio su piastra o su pannello. Il sistema I/O Modicon TM3 è stato appositamente sviluppato per consentire un'espansione flessibile e personalizzabile dei morsetti I/O in tutti i controller. Dalla progettazione allo sviluppo, alla messa in servizio e alla manutenzione, Ecostruxure machine Expert è una soluzione completa per la costruzione di macchine.
Product End of Life Instructions
Catalogo
Scheda tecnica - SNRTM3XHSC202
Immagini 360° - SNRTM3XHSC202
Scheda Tecnica
larghezza (mm)
39
altezza (mm)
90
profondità (mm)
85
misurazione di frequenza
SI
adatto per funzioni di sicurezza
NO
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
con interfaccia ottica
NO
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
numero di funzioni
2
adatto per conteggio
SI
adatto per pesatura
NO
adatto per regolazione saldatura
NO
adatto per regolazione pressione
NO
adatto per NC
NO
adatto per SSI
NO
adatto per rilevamento percorso
SI
adatto per CNC
NO
adatto per rilevamento valore incrementale
NO
adatto per rilevamento valore assoluto
NO
adatto per regolazione portata
NO
adatto per misurazione portata
NO
adatto per controllo contornatura
NO
adatto per controllo camma
NO
adatto per sega volante
NO
adatto per regolazione multiasse
NO
adatto per regolazione monoasse
NO
adatto per posizionamento multiasse
NO
adatto per posizionamento monoasse
NO
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
collegam. bus di campo tramite accoppiatore separato possibile
NO
componenti del sistema
NO
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
NO
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
blocco funzionale del reset automatico
NO
blocco funzionale di dispositivi di protez. attivi senza contatto
NO
blocco funzionale di selez. del modo di funzionamento
NO
blocco funzionale arresto d’emergenza
NO
blocco funzionale blocco del riavvio
NO
blocco funzionale controllo accesso
NO
blocco funzionale tasto di consenso
NO
blocco funzionale circuito a due mani
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
blocco funzionale per controllo del contattore
NO
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
adatto per regolazione temperatura
NO
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
tipo di protezione (NEMA)
2
