Descrizione

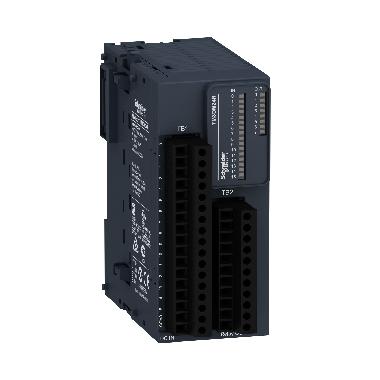

Questo prodotto fa parte della gamma Modicon TM3, un'offerta di moduli di espansione degli I/O per Modicon M221, M241, M251 e M262. Il modulo di I/O digitale dispone di 16 canali di ingresso, 8 canali di uscita relè con logica digitale sink o source (positiva/negativa). È un modulo di I/O con una tensione di uscita relè di 24 V CC, 240 V CA, un consumo di corrente di 65 mA, 5 mA a 5 V CC tramite connettore bus. Questo prodotto è in grado di controllare variatori di velocità o qualsiasi dispositivo dotato di ingresso di corrente o tensione. Esiste un isolamento tra ingresso/uscita e logica interna a 500 V CA, gruppi di ingresso e uscita a 1500 V CA, contatto aperto a 750 V CA e non isolato tra gli ingressi/uscite. È dotato di morsetto a vite rimovibile per il collegamento elettrico con regolazione del passo di 3,81 mm per ingressi e uscite. È un prodotto classificato IP20. Le dimensioni sono 42,9 mm (larghezza) x 84,6 mm (profondità) x 90 mm (altezza). Pesa 0,165 kg. Questo prodotto è certificato da CE, CULus e C-Tick. È conforme alle norme EN/IEC 61131-2 e EN/IEC 61010-2-201. Questo modulo è compatibile con i logic controller Modicon M262, Modicon M241, Modicon M251 e Modicon M221. Supporta guida tipo TH35-15, guida tipo TH35-7.5 top hat conforme a IEC 60715 e piastra o pannello con kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio di interblocco. Un connettore di espansione del bus viene utilizzato per distribuire i dati e l'alimentazione quando si assemblano i moduli Modicon TM3 con i logic controller. Aumentare le prestazioni del controller con il sistema di I/O Modicon TM3 appositamente progettato per i logic controller Modicon M221, M241 e M251.
Scheda tecnica - SNRTM3DM24R
Product End of Life Instructions
Catalogo
Caratteristiche tecniche
larghezza (mm)
42.9
altezza (mm)
90
profondità (mm)
84.6
corrente d’entrata per segnale 1 (A)
7
adatto per funzioni di sicurezza
NO
numero di ingressi digitali
16
numero di uscite digitali
8
tempo di ritardo al cambio di segnale (ms)
4
tipo di tensione di alimentazione
AC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
con interfaccia ottica
NO
tipo di tensione d’ingresso
AC/DC
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
corrente d’uscita (A)
2
protezione da corto circuito, uscite presenti
NO
tipo di uscita digitale
Relè
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
collegam. bus di campo tramite accoppiatore separato possibile
NO
componenti del sistema
NO
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
NO
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
tensione ammessa nell’uscita (V)
30
tensione ammessa nell’ingresso (V)
19.2
tipo di tensione d’uscita
AC/DC
ingressi digitali configurabili
NO
uscite digitali configurabili
NO
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
