Descrizione

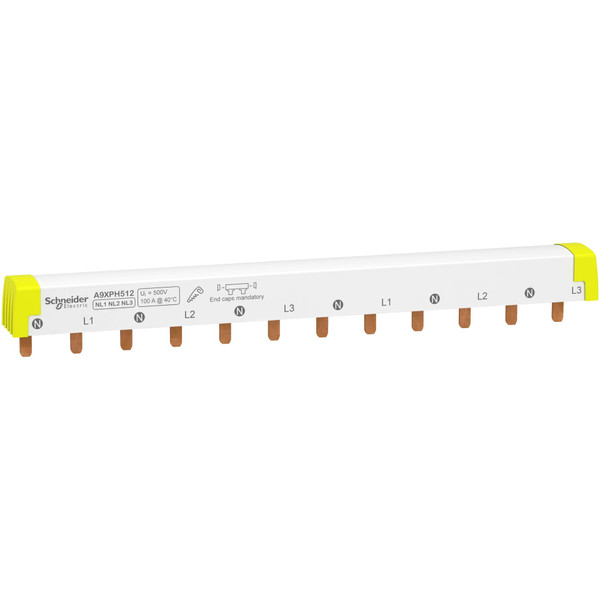

Questo prodotto Acti9 è una barra di distribuzione a pettine orizzontale tagliabile di 12 moduli per Acti9 C60. È dedicato alle 3 installazioni (N+L). Il tipo è NL1NL2NL3 (neutro, linea). È un set di 1 dispositivo. È adatto a 6 dispositivi (1P+N). La lunghezza è di 220 mm. Il numero totale di moduli di 18 mm è 12. La sezione trasversale del perno è 16 mm2. Il tipo di collegamento elettrico è PIN. Il numero di fase è 3. Il numero di poli è 4. La corrente operativa nominale di Ie a 40°C è 100 A. La corrente di cortocircuito Isc è compatibile con la capacità di interruzione degli interruttori elettrici di Schneider Electric. La tensione nominale di isolamento Ui è 500 V AC. La tensione di esercizio nominale Ue è 415 V AC. Il colore del dispositivo è grigio antracite, RAL7016. Il grado di inquinamento è 3. Secondo la norma IEC 60695-2-1 la resistenza al fuoco è autoestinguente a 960°C entro 30s. È conforme alle norme IEC 60947-7-1 e IEC 61439-2.
Scheda tecnica - SNRA9XPH512
Progetto REACh
Caratteristiche tecniche
colore
Bianco
isolato
SI
numero di fasi
3
sezione (mm²)
16
corrente nominale permanente Iu (A)
100
numero di poli
4
lunghezza (cm)
220
larghezza in unità di suddivisione
12
esecuzione del collegamento elettrico
Spina
adatto per apparecchi con interruttore ausiliario
SI
adatto per apparecchi con conduttore N
SI
adatto per numero di apparecchi
6
max. tensione d’esercizio nominale Ue (V)
415
misura di divisione (mm)
18
