Descrizione

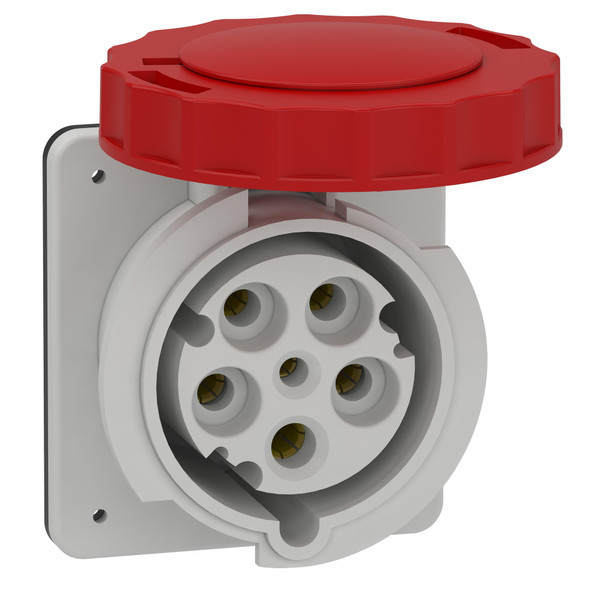

Questa presa industriale Pratika con viti imperdibili è direttamente montata dritta su quadro. Ha poli 3P+N+T, la corrente nominale è di 63A e la tensione di funzionamento è 400 V AC. Le dimensioni della piastra di base sono (W) 108 mm x (H) 107 mm. Il grado di protezione agli urti meccanici è IP67 e IK08. La resistenza al fuoco è 850°C. Gli ingressi dei cavi sono per cavi flessibili o rigidi. La dimensione degli ingressi dei cavi da 63A è compresa tra 17 mm e 31 mm per cavi da 6 mm² a 25 mm². Il colore della presa è grigio chiaro (RAL 7035) con facile identificazione in rosso della tensione di funzionamento. La frequenza è di 50 Hz o 60 Hz. La posizione dell'orologio del contatto è 6h.
Scheda tecnica - SNR81683
Catalogo
Progetto REACh
Immagini 360° - SNR81683
Caratteristiche tecniche
numero RAL
7035
numero di poli
5
frequenza nominale (Hz)
50
materiale
Plastica
intensità di corrente IEC (A)
63
tecnica di collegamento
Morsetto a vite
direzione di innesto
Diritto
tensione nominale (V)
380
grado di protezione (IP)
IP67
esecuzione militare
NO
posizione ora (h)
6
colore identificativo
Rosso
tensione secondo EN 60309-2
400 V (50+60 Hz) rosso
distanza di foratura verticale (mm)
85
distanza di foratura orizzontale (mm)
77
dimensione della flangia verticale (mm)
107
dimensione della flangia orizzontale (mm)
100
