Descrizione

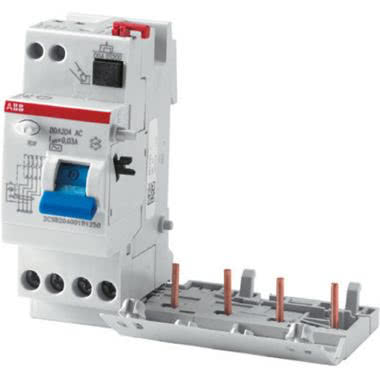

I blocchi differenziali DDA 200 sono accoppiabili agli interruttori magnetotermici delle serie S 200 L, S 200, S 200 M, S 200 P per realizzare la funzione di protezione differenziale magnetotermica. È possibile accoppiare il DDA 200 con gli interruttori solo magnetici della serie M 200, in questo caso per la protezione contro le correnti di sovraccarico occorre predisporre una protezione di tipo termica aggiuntiva.
Caratteristiche tecniche
corrente nominale (A)
63
tensione di isolamento nominale Ui (V)
500
numero di poli
4
tempo di ritardo regolabile
NO
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
3
corrente di guasto nominale (A)
0.03-0.03
tensione nominale (kV)
230-400
frequenza
50/60 Hz
grado di protezione (IP)
IP2X
sezione conduttore collegabile unifilare (mm²)
25-25
sezione conduttore collegabile multifilare (mm²)
25-25
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
-25-55
corrente di guasto nominale regolabile
NO
protezione da scatto intempestivo
SI
