Descrizione

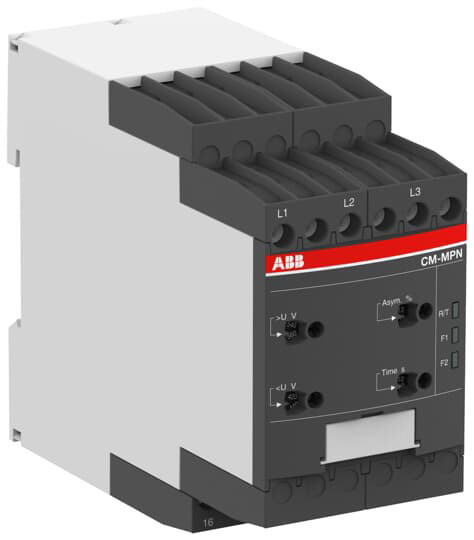

Controllo delle fasi in sistemi trifase
La gamma di relè di controllo ABB offre numerose possibilità di controllo di vari parametri fisici con un’ampia gamma di prodotti dai più semplici e dedicati a singole funzioni ai più complessi e multifunzione:
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
85.6
profondità (mm)
104.8
intervallo di misura della tensione (V)
450-720
con morsetti amovibili
NO
funzione monitoraggio sequenza di fasi
SI
funzione riconoscimento di guasto di fase
SI
funzione riconoscimento di sottotensione
SI
funzione riconoscimento di sovratensione
SI
funzione di riconoscimento asimmetria
SI
esecuzione del collegamento elettrico
raccordo a vite
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
450-720
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
450-720
max. ritardo all’eccitazione ammesso (s)
200
min. ritardo all’eccitazione impostabile (s)
0
max. ritardo alla diseccitazione ammesso (s)
30
min. ritardo alla diseccitazione impostabile (s)
0.1
tipo di tensione per l’azionamento
AC
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
2
