Descrizione

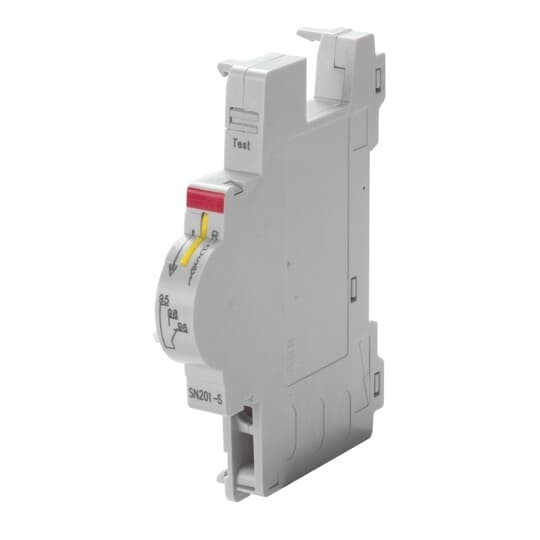

Contatto di segnalazione da utilizzare per riportare a distanza lo stato di sganciato per sovraccaricoo cortocircuito dell‘interruttore a cui è associato. L‘ausiliario è dotato di un indicatore di coloregiallo che fuoriesce in caso di intervento dell’interruttore. Questo indicatore permette anchela tacitazione manuale dell’allarme (RESET) senza dover agire sull’interruttore (che può quindirimanere aperto). Il contatto di segnalazione è inoltre provvisto di un tasto di prova (TEST) chepermette di realizzare la commutazione momentanea del contatto del circuito di segnalazionequalunque sia lo stato dell’interruttore magnetotermico.
Caratteristiche tecniche
tensione di dimensionamento (kV)
230
applicato dal produttore
NO
larghezza totale (TE)
9
numero di commutatori di segnale
0
montaggio dell'apparecchio
disgiuntore/interruttore magnetotermico
dispositivo supplementare
interruttore segnalatore
tipo di tensione per l’azionamento
AC/DC
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
1
con auto test per funzione corrente differenziale
NO
adatto intensità di corrente max dell’unità di contatto principale (A)
45
