Descrizione

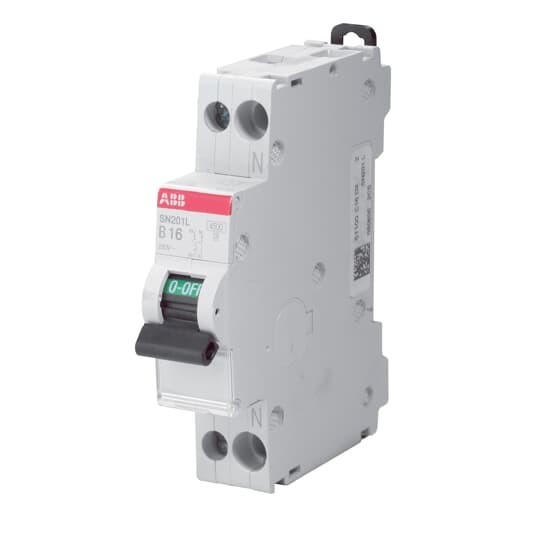

'Serie SN201 L - 1P+N - Curva B - 4500 A (CEI EN 60898-1); 6 kA (CEI EN 60947-2)
Gli interruttori magnetotermici SN201 realizzano in un solo modulo la protezione contro i sovraccarichi e corto circuiti.
Disponibili nelle curve di intervento B e C da'
Caratteristiche tecniche
tipo di tensione
AC/DC
profondità di incasso (mm)
76
corrente di dimensionamento (A)
16
tensione di dimensionamento (kV)
230
frequenza (GHz)
0-60
caratteristica di intervento
B
tensione di isolamento nominale Ui (V)
500
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
grado di protezione (IP)
IP2X
numero di poli protetti
1
conduttore neutro a connessione
SI
adatto per installazione a incasso
NO
sezione conduttore collegabile unifilare (mm²)
0-16
sezione conduttore collegabile multifilare (mm²)
0-10
temperatura ambiente durante il funzionamento (°C)
-25-55
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
4.5
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
4.5
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
4.5
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
6
