Descrizione

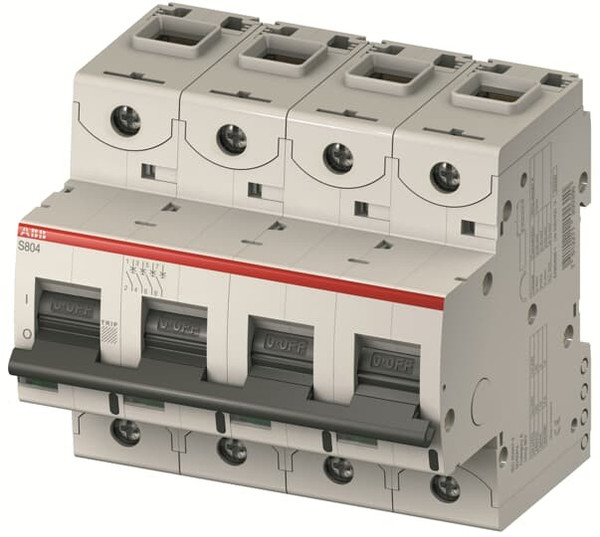

'Serie S800 S - 4P - Curva C - 25000 A (CEI EN 60898-1); 50 kA (CEI EN 60947-2)
Gli S800 S sono interruttori magnetotermici ad elevate prestazioni con corrente nominale fino a 125A adatti per la protezione da sovraccarico e corto circuito con potere d’i'
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
82.5
corrente di dimensionamento (A)
25
tensione di dimensionamento (kV)
690
frequenza (GHz)
50-60
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
690
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
3
larghezza in unità di suddivisione
4
grado di protezione (IP)
IP20
numero di poli protetti
4
conduttore neutro a connessione
NO
adatto per installazione a incasso
NO
sezione conduttore collegabile unifilare (mm²)
0-50
sezione conduttore collegabile multifilare (mm²)
0-70
temperatura ambiente durante il funzionamento (°C)
-25-60
dispositivi supplementari possibili
SI
numero di poli (totale)
4
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
25
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
25
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
50
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
50
