Descrizione

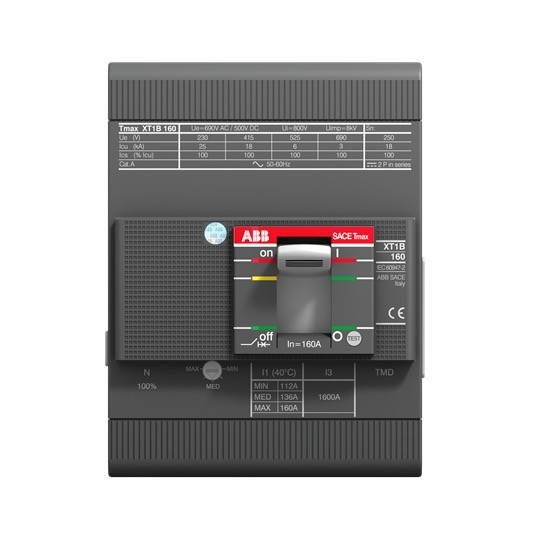

INTERRUTTORE TMAX XT1B 160 FISSO TETRAPOLARE CON TERMINALI ANTERIORI E SGANCIATORI TERMOMAGNETICI TMD R 125-1250 A NEUTRO = 50% FASI
Caratteristiche tecniche
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
160
numero di poli
4
interv. regolaz. sganciatore di sovraccarico (A)
87.5-125
numero di contatti ausiliari, invertitori
0
tensione nominale (V)
220-690
grado di protezione (IP)
IP20
posiz. del collegam. per circuito elettrico principale
davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
raccordo a bullone
esecuzione dell’elemento di azionamento
manetta
segnalatore di intervento presente
NO
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA)
18
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
1250.0-1250.0
adatto per montaggio su guida a cappello
NO
protezione dalle dispersioni a terra integrata
NO
azionamento a motore opzionale
SI
con sganciatore di minima tensione
NO
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
SI
apparecchio completo con unità di sicurezza
SI
Linea/Serie
SACE Tmax XT
