Descrizione

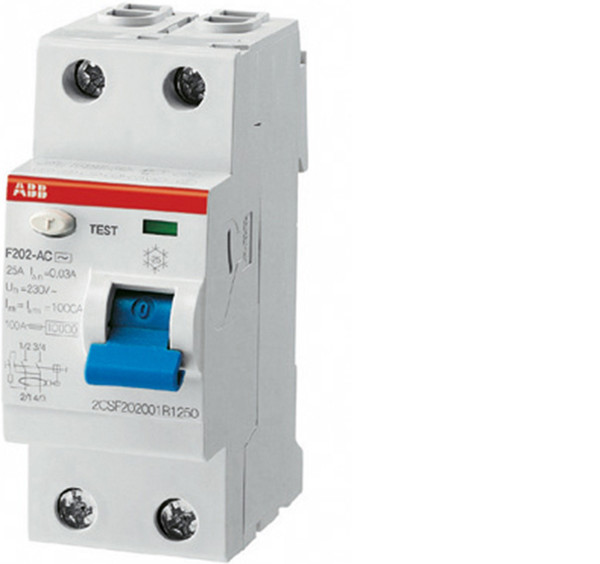

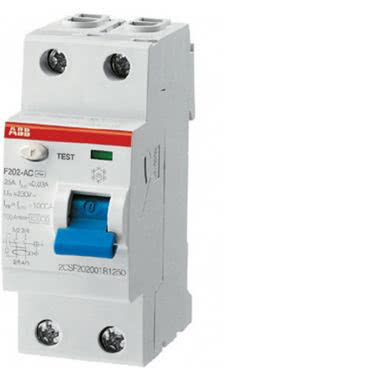

I differenziali puri senza sganciatori magnetotermici sono interruttori che garantiscono la protezione delle persone dai contatti indiretti e protezione addizionale dai contatti diretti secondo le norme CEI EN 61008-1 e CEI EN 61008-2-1. In quanto sprovvisti di dispositivo magnetotermico incorporato, i differenziali puri devono essere protetti contro i cortocircuiti mediante appropriati interruttori automatici o fusibili. le versioni APR antiperturbazione sono dispositivi appositamente studiati per essere immuni agli scatti intempestivi causati da dispersioni impulsive dovute a manovre oppure a fenomeni atmosferici come ad esempio le fulminazioni.
Caratteristiche Tecniche:
- Numero di poli: 2,
- Tensione nominale: 230 V,
- Corrente nominale: 40 A,
- Corrente di dispersione nominale: 30 mA,
- Tipo di montaggio: Binari DIN,
- Tipo di corrente di guasto: A,
- Tipo selettivo: no,
- Tipo di ritardo di breve durata: no,
- Resistenza al cortocircuito (Icw): 1 kA,
- Resistenza alla corrente di sovratensione: 0,25 kA,
- Frequenza: 50/60 Hz,
- Dispositivo ausiliari possibili: sì,
- Grado di protezione (IP): IP2X,
- Larghezza in unità di suddivisione: 2,
- Profondità di montaggio: 69 mm;
Scheda tecnica WEB
Caratteristiche tecniche
tipo di montaggio
barra DIN
profondità di incasso (mm)
69
corrente di dimensionamento (A)
40
tensione di dimensionamento (kV)
230
tensione di isolamento nominale Ui (V)
500
numero di poli
2
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
A
tipo selettivo
NO
resistenza a corto circuito (Icw) (kA)
1
resistenza a corrente impulsiva (kA)
0.25
grado di inquinamento
2
larghezza in unità di suddivisione
2
tipo con ritardo breve
NO
frequenza
50/60 Hz
grado di protezione (IP)
IP2X
sezione conduttore collegabile unifilare (mm²)
25-25
sezione conduttore collegabile multifilare (mm²)
0-25
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
-25-55
dispositivi supplementari possibili
SI
