Descrizione

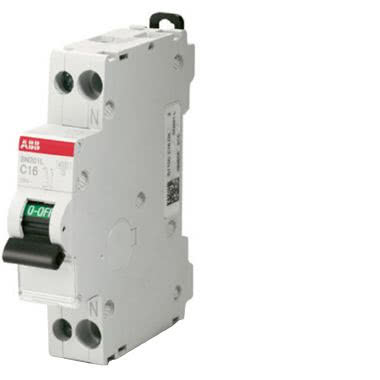

Gli interruttori magnetotermici SN201 realizzano in un solo modulo la protezione contro i sovraccarichi e corto circuiti. Disponibili nelle curve di intervento B e C da 2 a 40A consentono di realizzare la protezione di tutti i circuiti tipicamente presenti negli impianti residenziali. Il segnalino rosso-verde integrato sulla manopola, unitamente al portacartellino, garantisce all'utilizzatore una chiara identificazione dell'eventuale circuito guasto.
Caratteristiche tecniche:
- Profondità 66mm
- Potere d'interruzione Inc 4500 A
- Larghezza 17,5mm
- Altezza 90mm
- Corrente In 16A
- Poli n° 1+N
- Tensione 230V
- Moduli N°1
- Grado di protezione IP20
- Sezione massima Cavo 25mmq
Caratteristiche tecniche
tipo di tensione
AC/DC
profondità di incasso (mm)
76
corrente di dimensionamento (A)
16
tensione di dimensionamento (kV)
230
frequenza (GHz)
0-60
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
adatto per installazione a incasso
NO
sezione conduttore collegabile unifilare (mm²)
0-16
sezione conduttore collegabile multifilare (mm²)
0-10
temperatura ambiente durante il funzionamento (°C)
-25-55
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
4.5
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
4.5
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
4.5
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
6
