Descrizione

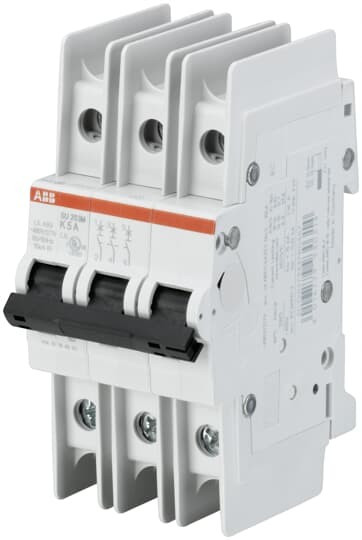

'Serie SU 200 M - 3P - Curva C - 10 kA (UL489); 15kA (IEC/EN 60947-2)
Gli interruttori magnetotermici SU 200 M sono la soluzione ABB per branch-circuit protection fino a 480Y/277V c.a. e 96 V c.c. in conformità alle Norme UL 489.
Questi interruttori'
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
69
corrente di dimensionamento (A)
10
tensione di dimensionamento (kV)
400
frequenza (GHz)
50-60
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
440
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
3
larghezza in unità di suddivisione
3
grado di protezione (IP)
IP20
numero di poli protetti
3
conduttore neutro a connessione
NO
adatto per installazione a incasso
NO
sezione conduttore collegabile unifilare (mm²)
0-35
sezione conduttore collegabile multifilare (mm²)
0-25
temperatura ambiente durante il funzionamento (°C)
-25-55
dispositivi supplementari possibili
SI
numero di poli (totale)
3
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
11.2
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
15
