Descrizione

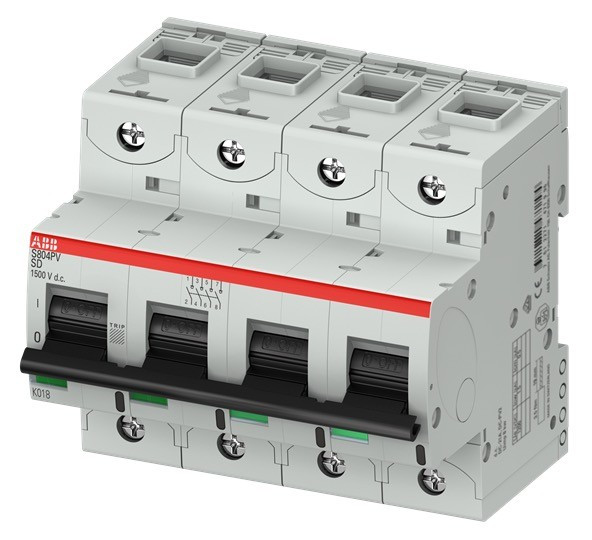

I sezionatori serie S800 PV – SD sono adatti per l’impiego in impianti fotovoltaici in particolare per la protezione di stringhe in parallelo e circuiti in corrente continua ad elevata tensione fino a 1500VdcDotati di dispositivo di attacco rapido su profilo DIN EN 60715 35 mm, la serie S800 si contraddistingue per le elevate prestazioni e la cura dei dettagli:– indicatore visivo direttamente dipendente dal contatto mobile che rispecchia la posizione interna dei contatti (verde: contatti aperti; rosso: contatti chiusi);– segnalazione avvenuto intervento tramite la leva di manovra (I = chiuso; O = aperto; posizione centrale = aperto a seguito intervento dello sganciatore);– morsetti intercambiabili per adattarsi ad ogni tipo di cablaggio.Gli interruttori sezionatori tipo PV-M-H sono dotati di magneti permanenti che stabiliscono la polarità dell’interruttore per cui la loro alimentazione va eseguita rispettando un determinato verso di cablaggio.
Caratteristiche tecniche
corrente nominale permanente Iu (A)
32
numero di poli
4
tensione d’esercizio nominale (V)
800-800
grado di protezione (IP), lato frontale
IP20
numero di interruttori
8500
bloccabile
NO
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
collegamento a connettore piatto
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
manetta
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
NO
resistenza a corrente di breve durata Icw (kA)
1.5
colore dell’elemento di azionamento
nero
adatto per fissaggio a terra
NO
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
SI
adatto per montaggio distributore
SI
adatto per costruzione intermedia
SI
max. tensione d’esercizio nominale Ue per AC (V)
0
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
SI
tipologia costruttiva dell'apparecchio
apparecchio completo nell’alloggiamento
esecuzione come invertitore
NO
