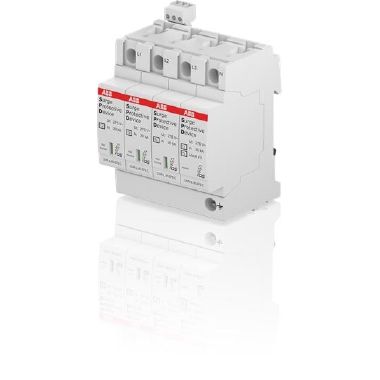

Descrizione
Gli scaricatori di Tipo 2 sono adatti all'installazione all'origine dell'impianto, nei quadri intermedi e vicino alle apparecchiature terminali e proteggono dalla fulminazione indiretta.
Scheda tecnica WEB
Caratteristiche tecniche
tipo di montaggio
barra cieca 35 mm
con contatto telecomunicazioni
SI
numero di conduttori (esclusa terra)
4
dimensione
4 UM
livello di protezione (kV)
1.5
tensione permanente AC max. (V)
275
corrente impulsiva dispersione nominale (8/20) (kA)
20
tensione nominale AC (V)
230
classe di prova tipo 2
SI
livello di protezione L-N (kV)
1.25
segnalazione nell’apparecchio
ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1.4
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
25
sez. max del conduttore flessibile (a filo sottile) (mm²)
16
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
SI
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
SI
