Descrizione

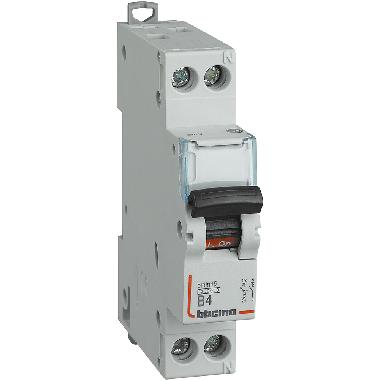

BTDIN45 - interruttore magnetotermico 1P+N curva B - In= 4A - Icn= 4,5kA - Vn= 230 Vac - 1 modulo
Scheda Tecnica
Certificato di conformità
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
44
corrente di dimensionamento (A)
4
tensione di dimensionamento (kV)
230
frequenza (GHz)
50
caratteristica di intervento
B
tensione di isolamento nominale Ui (V)
250
classe di limitazione energetica
3
grado di inquinamento
2
larghezza in unità di suddivisione
1
antideflagrante
NO
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
sezione conduttore collegabile unifilare (mm²)
0.75
sezione conduttore collegabile multifilare (mm²)
0.75
temperatura ambiente durante il funzionamento (°C)
-25
montaggio a incasso
SI
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
4.5
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
6
resistenza di tensione ad impulso nominale Uimp (kV)
4
Linea/Serie
Interruttori Modulari BTDIN
Numero moduli
1
Numero moduli
1
Numero poli
1P+N
Numero poli
1P+N
Grado di protezione
IP20
Grado di protezione
IP20
Tensione nominale (V)
230ac
Tensione nominale (V)
230ac
Corrente nominale (A)
4
Corrente nominale (A)
4
