Descrizione

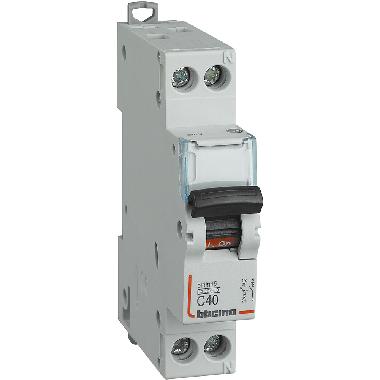

BTDIN45 - interruttore magnetotermico 1P+N curva C - In= 40A - Icn= 4,5kA - Vn= 230 Vac - 1 modulo
Scheda Tecnica
Certificato di conformità
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
44
corrente di dimensionamento (A)
40
tensione di dimensionamento (kV)
230
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
250
classe di limitazione energetica
3
grado di inquinamento
2
larghezza in unità di suddivisione
1
antideflagrante
NO
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
sezione conduttore collegabile unifilare (mm²)
0.75
sezione conduttore collegabile multifilare (mm²)
0.75
temperatura ambiente durante il funzionamento (°C)
-25
montaggio a incasso
SI
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
4.5
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
6
resistenza di tensione ad impulso nominale Uimp (kV)
4
Linea/Serie
Interruttori Modulari BTDIN
Numero moduli
1
Numero moduli
1
Numero poli
1P+N
Numero poli
1P+N
Grado di protezione
IP20
Grado di protezione
IP20
Tensione nominale (V)
230ac
Tensione nominale (V)
230ac
Corrente nominale (A)
40
Corrente nominale (A)
40
