Descrizione

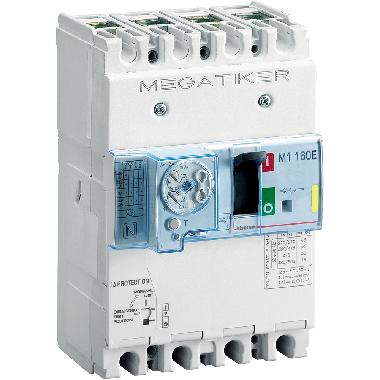

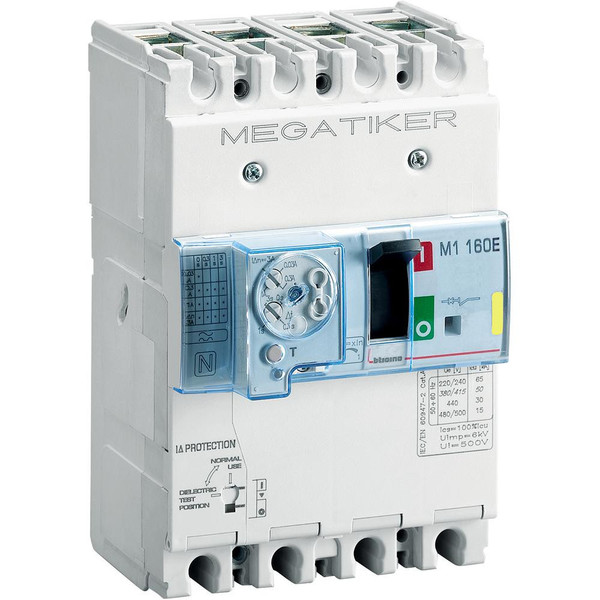

M1 160E - interruttore scatolato MEGATIKER magnetotermico con protezione differenziale integrata 3P+N/2 - Icu= 16kA - In= 63A
Profilo ambientale di prodotto
Caratteristiche tecniche
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
1
corrente nominale permanente Iu (A)
63
con sganciatore di minima tensione integrato
SI
numero di poli
4
interv. regolaz. sganciatore di sovraccarico (A)
63
numero di contatti ausiliari, invertitori
1
tensione nominale (V)
220
grado di protezione (IP)
IP30
posiz. del collegam. per circuito elettrico principale
Davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Pomello ad ala
segnalatore di intervento presente
SI
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA)
16
interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A)
630
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
630
adatto per montaggio su guida a cappello
SI
protezione dalle dispersioni a terra integrata
SI
azionamento a motore opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
SI
apparecchio completo con unità di sicurezza
SI
Larghezza (mm)
108
Linea/Serie
Interruttori Scatolati MEGATIKER
Numero poli
3P+N/2
Numero poli
3P+N/2
Altezza (mm)
160
Altezza (mm)
160
Profondità (mm)
74
Profondità (mm)
74
Tensione nominale (V)
500ac
Tensione nominale (V)
500ac
Corrente nominale (A)
63
Corrente nominale (A)
63
