Descrizione

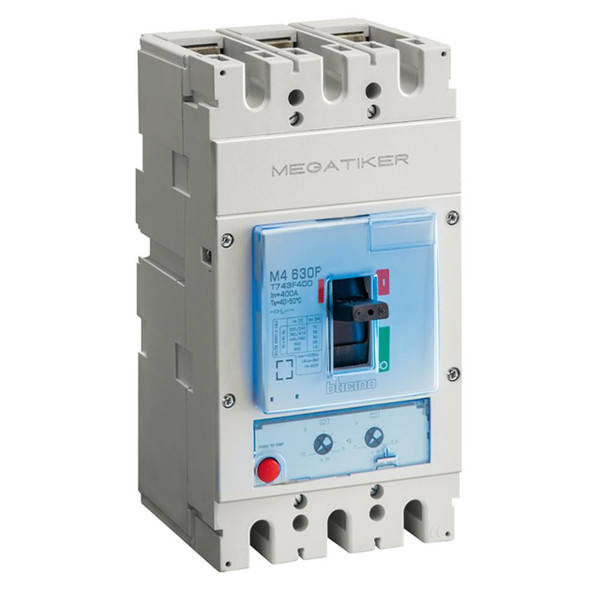

M4 630F - interruttore scatolato MEGATIKER magnetotermico 3P - In=320A - Icu=36kA - Ue= 690Vac - regolazione: Ir= 0.8-1In (overload) - Isd= 5-10In (cortocircuito)
Profilo ambientale di prodotto
Caratteristiche tecniche
numero di contatti ausiliari, contatti di riposo
2
corrente nominale permanente Iu (A)
320
con sganciatore di minima tensione integrato
SI
numero di poli
3
interv. regolaz. sganciatore di sovraccarico (A)
256
numero di contatti ausiliari, invertitori
2
grado di protezione (IP)
IP30
posiz. del collegam. per circuito elettrico principale
Davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Pomello ad ala
segnalatore di intervento presente
SI
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA)
36
interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A)
1600
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
1600
adatto per montaggio su guida a cappello
NO
protezione dalle dispersioni a terra integrata
NO
azionamento a motore opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
