Descrizione

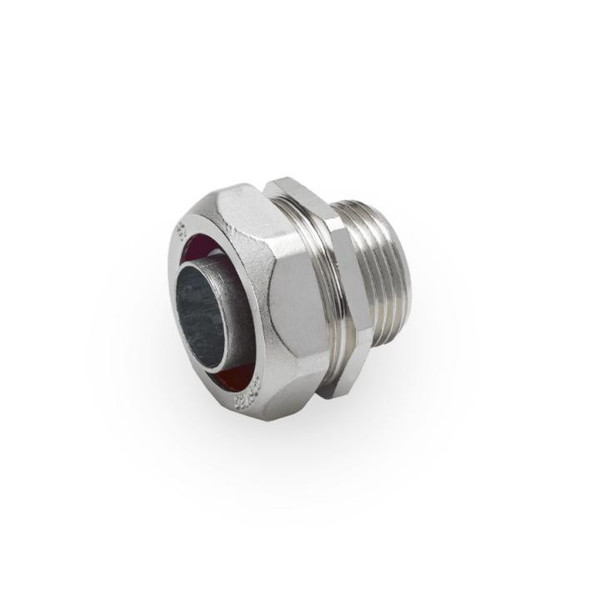

Raccordi maschio fisso realizzati in ottone nichelato. Temperatura di esercizio: da -15° a +60 ° C (sistemi IMQ), da -40°C a + 80° C. Da utilizzare con tubi metallici flessibili e pieghevoli. Gas cilindrico UNI ISO 228.
Caratteristiche tecniche
esecuzione
Diritto
superficie
Nichelato
lunghezza della filettatura (mm)
8.5
lunghezza totale (m)
forma costruttiva
Filettatura esterna
materiale della scatola
Ottone
temperatura di impiego (°C)
80
filettatura girevole
NO
tipo di filettatura
Filettatura gas
minimo diametro interno del flessibile (mm)
10
altezza totale (m)
ammesso in combinazione con guaina protettiva CSA
NO
monopezzo
NO
grado di protezione (IP) in funzione della guaina
40
ammesso in combinazione con guaina protettiva UL
NO
ammesso in combinazione con guaina protettiva FI
NO
diametro esterno più grande (mm)
17
numero di ingressi
1
dimensione della filettatura CTG G
diametro nominale (mm)
10
dimensione nominale in pollici
1/4 di pollice
con collegamento di terra
NO
dimensione di collegamento filettatura
Altro
ammesso in combinaz. con guaina protettiva DIN EN 61386-23
SI
tipo collegamento del raccordo a vite alla scatola
Filettatura
