Descrizione

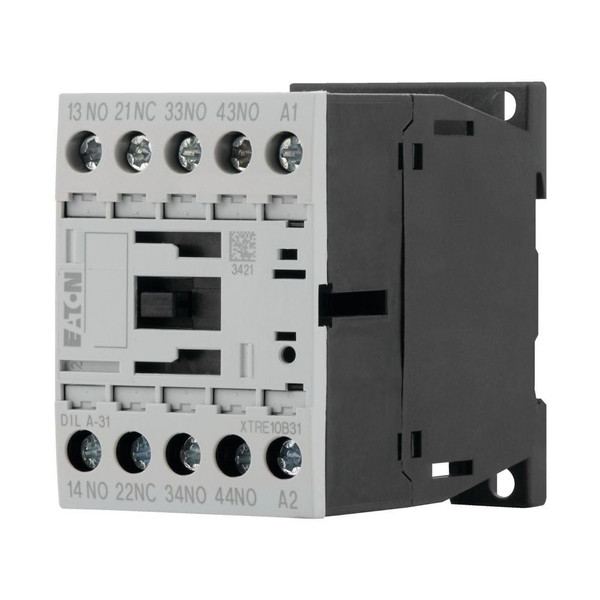

Contattore ausiliario, Gamma di prodotti: Relè DILA, Applicazione: Contattori ausiliari, Descrizione: Dispositivi di base con contatti a ciclo positivo, Tecnica di collegamento: Morsetti a vite, Corrente nominale d’impiego AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Contatti N/A = normalmente aperti: 3 NO, Contatti N/C = normalmente chiusi: 1 NC, Codice e versione della combinazione Numero di identificazione: 31E, Abbinabile a modulo contatti ausiliari: DILA-XHI(V)…, Tensione di comando: 24 V 50/60 Hz, Tensione CA/CC: Comando in AC, Grado di protezione: IP20, Istruzioni: Numeri contatti secondo EN 50011, Identificazioni del collegamento bobina secondo EN 50005
Istruzioni di montaggio - EAO276368
Declaration DOC CE (Declaration of conformity CE) - EAO276368
Declaration DOC CE (Declaration of conformity CE) - EAO276368
Caratteristiche tecniche
tipo di montaggio
Barra DIN/vite
larghezza (mm)
45
altezza (mm)
68
profondità (mm)
75
interfaccia
NO
numero di contatti ausiliari, contatti di chiusura
3
numero di contatti ausiliari, contatti di riposo
1
corrente d’esercizio nominale Ie, 400 V (A)
4
comando manuale
NO
numero di contatti ausiliari, invertitori
0
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
tipo di tensione d’esercizio
AC/DC
con indicatore a LED
NO
tensione di commutazione nominale (A)
16
tipo di collegamento circuito elettrico ausiliario
Raccordo a vite
num. contatti ausiliari, contatti di riposo, a commutaz. ritardata
0
num. contatti ausiliari, contatti di chiusura, a commutaz. anticipata
0
corrente d’esercizio nominale (A)
16
tensione d’esercizio per AC 50 Hz (V)
17
tensione d’esercizio per AC 60 Hz (V)
17
tensione d’esercizio per DC (V)
24
tipo di tensione per l’azionamento
AC
