Descrizione

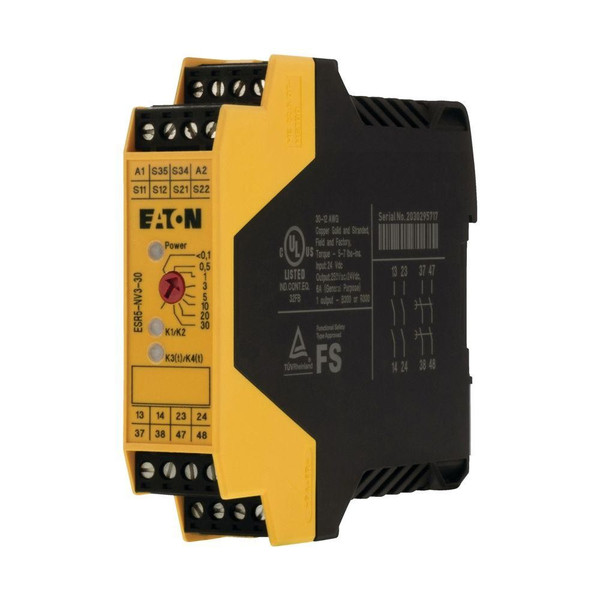

Relè di sicurezza a doppio canale, ritardato alla diseccitazione, per l'implementazione delle funzioni di base per spegnimento di emergenza, arresto d'emergenza, e griglia ottica, tensione di alimentazione 24 V DC, 2 percorsi di abilitazione corrente (IEC/EN 60204 Categoria di arresto 0), 2 percorsi di abilitazione corrente (IEC/EN 60204 Categoria di arresto 1), 1 percorso di corrente del segnale, calotta terminale sistema a sbarre secondo norma EN 50274 con azionamento verticale per protezione dita e dorso della mano, adatto per cat. 4 in conformità alla norma EN 954-1 / PL e in conformità alla norma EN ISO 13849-1 / SILCL3 in conformità alla norma IEC 62061 / SIL3 solo per requisiti ad alta domanda, grado di protezione IP20, posizione di installazione con IP54, Testato da TÜV
Scheda tecnica
Istruzioni per l'uso - EAO118705
Istruzioni per l'uso - EAO118705
Istruzioni di montaggio - EAO118705
Declaration DOC CE (Declaration of conformity CE) - EAO118705
Declaration DOC CE (Declaration of conformity CE) - EAO118705
Caratteristiche tecniche
larghezza (mm)
22.5
esecuzione
Apparecchio base
altezza (mm)
99
profondità (mm)
114.5
assorbimento di potenza (kW)
7.8
ritardo di caduta (min)
0.1
con omologazione secondo UL
SI
tensione di comando 1 (V)
24
tensione di comando 2 (V)
24
tipo di tensione di comando 1
DC
tipo di tensione di comando 2
DC
tipo di tensione di alimentazione
AC
con morsetti amovibili
SI
con ingresso di avvio
SI
con circuito di reazione
SI
num. di uscite di contatto sicure e non ritardate
2
numero di uscite di contatto sicure e ritardate
2
num. uscite sicure, non ritardate, semiconduttore
0
numero di uscite sicure, ritardate, semiconduttore
0
num. uscite di contatto con funz. di segnalazione, non ritardate
0
num. uscite di contatto con funz. di segnalazione, ritardate
0
num. uscite con funz. di segnalazione, non ritardate, semiconduttore
0
num. uscite con funz. di segnalazione, ritardate, semiconduttore
0
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
SI
con funzione muting
NO
tipo di sicurezza secondo IEC 61496-1
Senza
con omologazione per BG BIA
NO
tipo di tensione d’esercizio
DC
tensione di commutazione nominale (A)
5
adatto monitoraggio di interruttori magnetici
NO
adatto monitoraggio di interruttori di prossimità
NO
adatto monitoraggio di circuiti di arresto d’emergenza
SI
adatto monitoraggio di dispositivi di protez. optoelettronici
SI
adatto monitoraggio di interruttori di posizione
SI
adatto per il monitoraggio di sensori tattili
NO
adatto per monitoraggio di valvole
NO
livello di performance secondo EN ISO 13849-1
Livello e
categoria di arresto secondo IEC 60204
0
tensione di alimentazione per AC 50 Hz (V)
0
tensione di alimentazione per AC 60 Hz (V)
0
tensione di alimentazione per DC (V)
24
tensione d’esercizio per AC 50 Hz (V)
0
tensione d’esercizio per AC 60 Hz (V)
0
tensione d’esercizio per DC (V)
24
analisi degli ingressi
A uno e due canali
SIL secondo IEC 61508
3
Con l'approvazione per TÜV
SI
