Descrizione

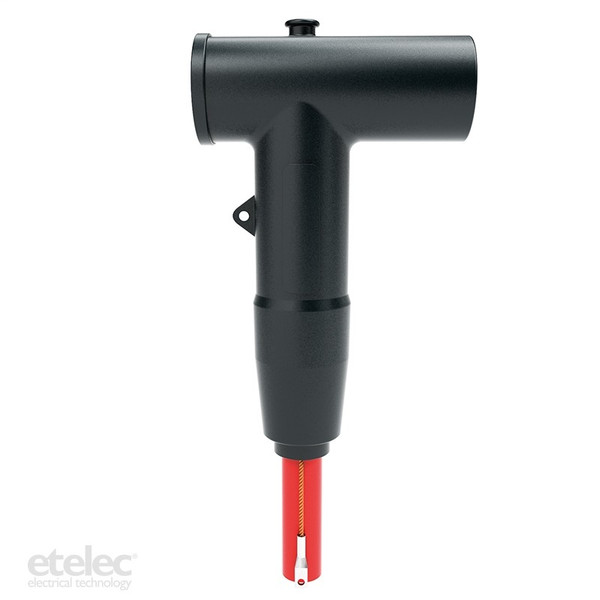

I terminali sconnettibili TS-CA a T consentono la connessione di cavi Media Tensione unipolari oppure ad elica visibile ad apparecchiature elettriche dotate di isolatori passanti a cono esterno unificati a Norme CEI EN 50180 e CEI EN 50181 sia in applicazioni da interno (cabine di Media Tensione) che da esterno. I terminali serie TS (a T) e TS-CA hanno portata di 630 A e sono collegabili ad isolatori passanti con interfaccia tipo C. I terminali TS-CA si collegano in accoppiamento alla parte posteriore dei terminali TS.
Pagina produttore - ETLTS630095
Scheda Tecnica
esecuzione
retrazione a freddo
serie di tensioni
12/20 kV
sezione nominale (mm²)
95-95
numero di conduttori
1-1
Applicazioni
Connessione di cavi MT ad apparecchiature elettriche dotate di isolatori passanti a cono esterno
Caratteristiche
Kit di tre terminali unipolari
Note
A richiesta versioni per cavi fino a 36 kV
Tensione di esercizio (kV)
24
Contenuto del Kit
Corpo in EPDM, Capocorda e spina di contatto, Mastice sigillante, Nastro autoagglomerante
Contenuto del Kit
Lubrificante, Cavetto di terra isolato, Sistema di fissaggio, Accessori e istruzioni di montaggio
Diametro sull'isolante (mm)
20,0-24,1
Sezione conduttore (mm2)
95
Interfaccia
C
Conformità
VDE 0278, IEC 502-4, EDF HN 52-S-61
Codice doganale
85469090
Applicazioni (2)
Installazioni da interno ed esterno-Per conduttori in rame e alluminio
Corrente nominale (A)
630
Corrente nominale (A)
630
Descrizione Prodotto
Kit terminali sconnettibili a cono esterno a T per cavi unipolari fino a 24 kV
Descrizione Prodotto
Kit terminali sconnettibili a cono esterno a T per cavi unipolari fino a 24 kV
