Descrizione

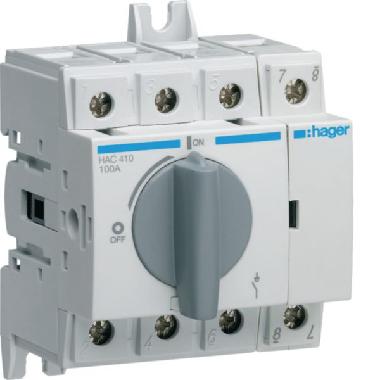

Interruttore Di Manovra-Sezionatore A Comando Rotativo 4 Poli 100 A 4.5 M. Din
Pagina produttore
Reach Declaration
Scheda tecnica
Caratteristiche tecniche
larghezza (mm)
70
altezza (mm)
76
profondità (mm)
69
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
100
numero di poli
4
tensione d’esercizio nominale (V)
380
corrente di corto circuito nominale condizionale Iq (kA)
25
larghezza in unità di suddivisione
4
grado di protezione (IP), lato frontale
IP20
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Screw connection
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Short thumb-grip
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
SI
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
36
resistenza a corrente di breve durata Icw (kA)
1.5
colore dell’elemento di azionamento
Grigio
adatto per fissaggio a terra
SI
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
415
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Einbaugerät Festeinbautechnik
corrente nominale permanente per AC-21, 400 V (A)
100
potenza di interruzione a 400 V (kW)
65
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
80
tipo di protezione (NEMA)
sonstige
