Descrizione

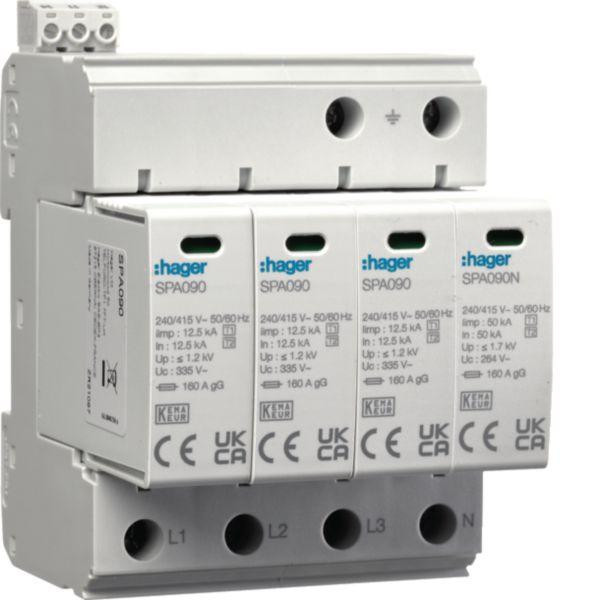

SPD T1+T2 4P TN-S/TT 50kA Up 1,2kV con contatto ausiliario
Pagina produttore
Scheda tecnica
Reach Declaration
Caratteristiche tecniche
tipo di montaggio
Hutschiene TH35
corrente impulsiva (10/350) (kA)
12.5
numero di poli
4
dimensione
4 UM
livello di protezione (kV)
1.2
segnalazione a distanza
SI
tensione permanente AC max. (V)
335
tensione nominale AC (V)
415
classe di prova
Type 1 + 2
livello di protezione L-N (kV)
1.2
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1.7
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
energia specifica (W/R) (kJ/Ohm)
15
effetto di protez. energetico coordinato per dispositivo terminale
SI
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
livello di protezione L-PE (kV)
1.7
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
160
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
80
Tecnologia dello spinterometro a commutaz. di tensione
SI
