Descrizione

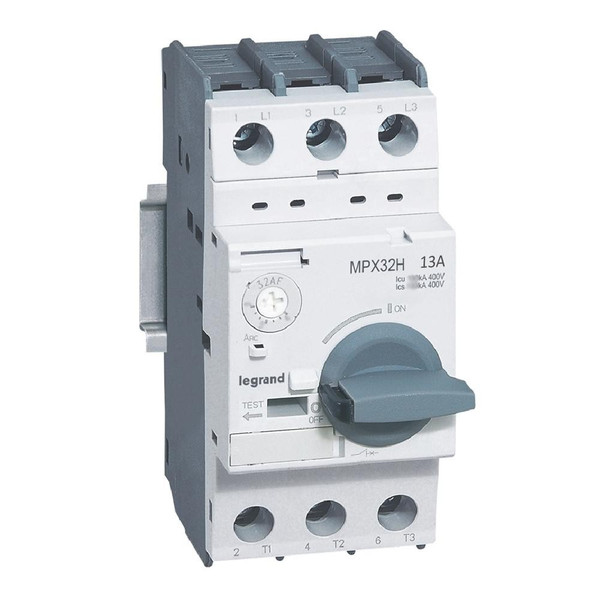

Salvamotore magnetotermico trifase ad alto potere d'interruzione con comando rotativo - Vn=690V - Ir=9-13A - Im= 169A - Icu= 100kA (a 415Vac) - Pw motori 5.5W. Conformi alle norme IEC 60947-1, IEC 60947-2, IEC 60947-4. Sganciatore termico regolabile. Sganciatore magnetico tarato a 13Ie max.
Scheda Tecnica - LEG417331
Istruzioni - LEG417331
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
94
profondità (mm)
99.6
potenza d’esercizio nominale per AC-3, 400 V (kW)
5.5
con interruttore ausiliario integrato
SI
corrente nominale permanente Iu (A)
13
con sganciatore di minima tensione integrato
SI
numero di poli
3
tensione d’esercizio nominale (V)
220
interv. regolaz. sganciatore di sovraccarico (A)
9
grado di protezione (IP)
IP20
con protezione termica
SI
tipo di collegamento circuito elettrico principale
Morsetto telaio
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
3
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
100
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
169
sensibile a guasto di fase
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
