Descrizione

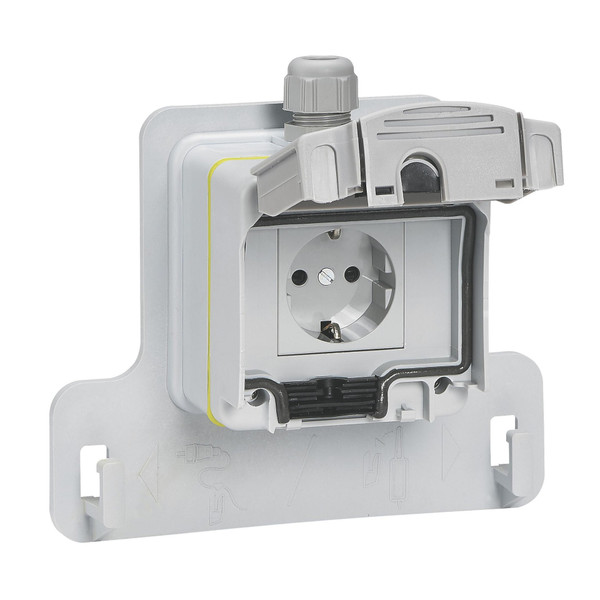

Kit per la ricarica dei veicoli elettrici. Permette la realizzazione di una infrastruttura residenziale per la ricarica dei veicoli elettrici e ibridi plug-in (MODO 2 o MODO 1) utilizzando i cavi di ricarica con spina Shuko. Il kit contiene: 1 presa di plastica Green Up Access con sportellino di chiusura - 230 V – 3,7 kW/h ed 1 base per appendere il cavo di ricarica del veicolo. Si raccomanda l’installazione di un interruttore magnetotermico da 16 A, curva C - 30 mA tipo (GN8813F16) e di un dispositivo di protezione da sovratensioni (F10AP2). Altezza di installazione raccomandata: tra 0,80 e 1,20 m dal pavimento. Alimentazione collegata direttamente al quadro elettrico: 1 linea dedicata 3 x 2,5 mm2, protezione tramite interruttore magnetotermico (1 linea per presa).
Scheda Tecnica - LEG090472
Istruzioni - LEG090472
Certificazione di conformità - LEG090472
Certificazione di conformità - LEG090472
Caratteristiche tecniche
tensione nominale (kV)
250
larghezza (mm)
180
esecuzione
Presa di carica
altezza (mm)
147.5
profondità (mm)
76
tipo di corrente
AC monofase
tecnica di collegamento
Raccordo a vite
grado di protezione (IP)
Altro
standard
Altro
con attuatore di bloccoaggio
NO
con blocco d'accesso
NO
numero dei contatti di comunicazione
3
corrente nominale massima (A)
16
lunghezza del cavo fisso (m)
50
LED integrato
NO
sezione dei contatti di potenza (mm²)
6
