Descrizione

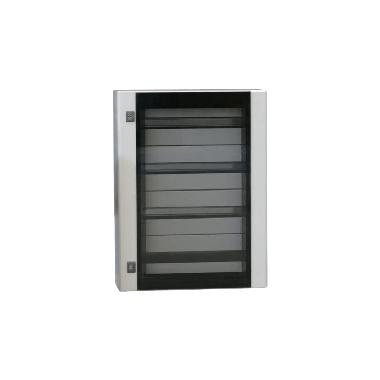

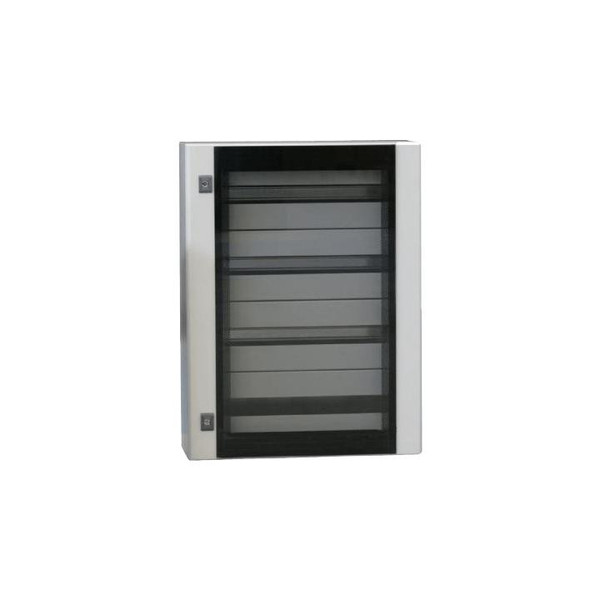

Cassa serie CE con porta in vetro serigrafato, grado di protezione IP 66. La struttura è realizzata in lamiera d'acciaio sp.15/10 verniciata RAL 7035 bucciato. Il pannello di cablaggio è in lamiera d’acciaio sp. 20/10 zincato. La porta è reversibile con 2 chiusure a box, verniciata RAL 7035 bucciato con guarnizione in colata continua. L’apertura della porta è protetta da una lastra di vetro di sicurezza serigrafato e fumè. Grado di resistenza all'urto secondo IEC EN 62208: IK09. Disegni tecnici scaricabili dal portale CADENAS.
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
600
altezza (mm)
1000
profondità (mm)
200
numero RAL
7035
con piastra di montaggio
SI
numero di porte
1
numero di serrature
2
montaggio a parete
SI
esecuzione EMC
NO
con porta di visione
NO
accoppiabile
NO
qualità del materiale
Altro
materiale
Acciaio
resistenza agli urti
IK09
grado di protezione (IP)
IP66
adatto per montaggio metrico
NO
piastra di montaggio a profondità regolabile
NO
con porta di ventilazione
NO
esecuzione della superficie
Laccato
con porta posteriore
NO
incasso a parete
SI
tetto inclinato
NO
fissaggio al palo
NO
tipo di protezione (NEMA)
Altro
Dissipaz. termica (Delta T = 20 K) secondo IEC/TR 60890 (W)
206
max carico ammissibile della custodia secondo IEC 62208 (N)
2943
max carico ammissibile della piastra di montaggio secondo IEC 62208 (N)
2943
Modello da parete da terra
SI
indipendente
SI
Modello ad angolo
NO
Montaggio intermedio
NO
