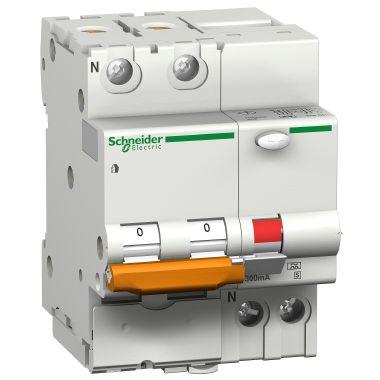

Descrizione
Gli interruttori differenziali assicurano: il controllo e l'isolamento dei circuiti elettrici, la protezione delle persone contro contatti diretti/indiretti e la protezione delle installazioni contro i guasti differenziali.
Adatti agli impieghi nel settore domestico, gli interruttori assicurano le funzioni di: protezione differenziale dei circuiti di distribuzione terminali e sezionamento.
Utilizzano la tecnologia elettromagnetica e funzionano quindi senza bisogno di alimentazione ausiliaria.
Caratteristiche tecniche:
- Gamma: Domae.
- Numero di poli: 1P + N.
- Tipo di protezione differenziale: A.
- Posizione neutro: sinistra.
- Corrente nominale [In): 10A.
- Tipo di rete: CA.
- Frequenza di rete: 50 Hz.
- Tensione nominale di impiego [Ue): 230V CA 50 Hz.
- Sensibilità differenziale: 30 mA.
- Temporizzazione protezione differenziale: istantaneo.
- Tensione nominale di isolamento [Ui): 440 V CA 50 Hz.
- Segnalazione locale: indicazione on/off.
- Modalità di montaggio: fisso.
- Supporto per montaggio: guida DIN simmetrica 35 mm.
- Altezza: 82mm.
- Larghezza: 36mm.
- Profondita': 76mm.
- Peso: 0,19 Kg.
- Colore: Grigio chiaro (RAL 7035).
- Connessioni: morsetti a gabbia.
- Grado di protezione IP: 20.
Scheda tecnica WEB - SNRDOMC45C1030A
Certificato REACH - SNRDOMC45C1030A
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
44
corrente di dimensionamento (A)
10
tensione di dimensionamento (kV)
230
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
440
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
0.25
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
adatto per installazione a incasso
NO
sezione conduttore collegabile unifilare (mm²)
1-16
sezione conduttore collegabile unifilare (mm²)
1-16
sezione conduttore collegabile multifilare (mm²)
1-10
sezione conduttore collegabile multifilare (mm²)
1-10
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
-25-60
temperatura ambiente durante il funzionamento (°C)
-25-60
numero di poli (totale)
2
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
4.5
caratteristiche di spegnimento
non ritardato
