Descrizione

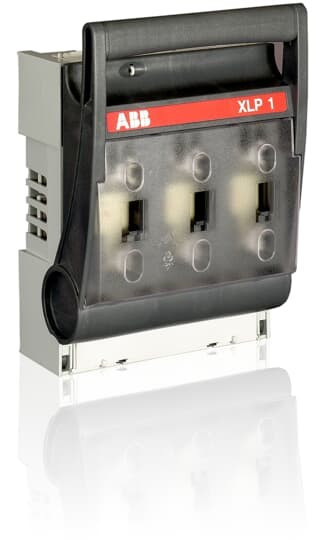

Codice Ordine: 101891R0001 - Interruttori di manovra-sezionatori con fusibili La serie EasyLine include soluzioni unipolari, bipolari, tripolari e tetrapolari per portate da 100 A a 630 A. Tutte le unità sono adatte per tensione in c.a., le varianti unipolari e bipolari anche per tensione in c.c. Oltre ad essere impiegate come apparecchiature singole, le varianti tripolari nella taglia da 00 a 3 (160 A - 630 A) sono progettate anche per l'uso in sistemi di distribuzione utilizzando un adattatore per sbarra che facilita l'installazione. Gli adattatori per sbarra sono disponibili per un interasse tra le fasi di 40 mm e 60 mm per ciascun sistema di sbarre. L'intera serie EasyLine vanta una struttura robusta e uniforme, di facile utilizzo e sicura grazie al grado di protezione IP 30 sul fronte, in posizione chiusa, e IP 20 in posizione aperta.
Pagina produttore - ABB101891R0001
Caratteristiche tecniche
corrente nominale permanente Iu (A)
200
numero di poli
3
corrente di corto circuito nominale condizionale Iq (kA)
50
grado di protezione (IP), lato frontale
IP30
adatto per fusibili
HPC1
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a bullone
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Altro
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
SI
adatto per installazione con sbarra collettrice
SI
max. tensione d’esercizio nominale Ue per AC (V)
800
azionamento a motore opzionale
NO
posizione dell'elemento di azionamento
Davanti
dotato di connettori
SI
Codice EAN
7025840013723
