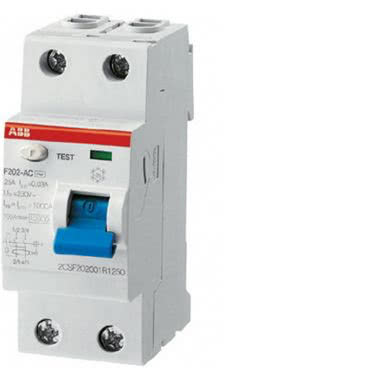

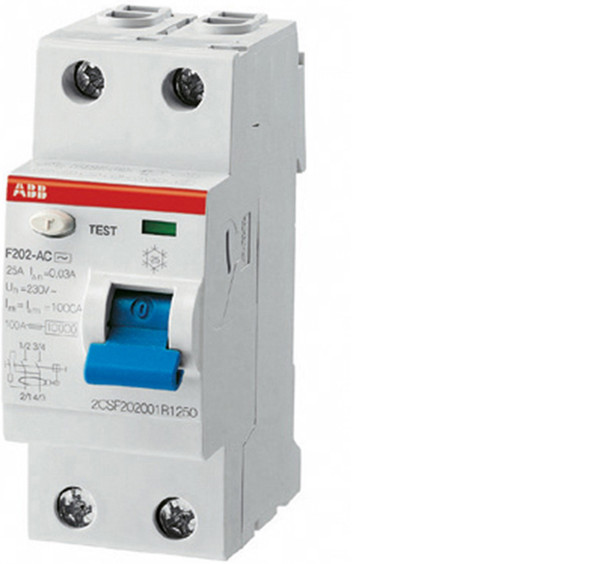

Descrizione
I differenziali puri senza sganciatori magnetotermici sono interruttori che garantiscono la protezione delle persone dai contatti indiretti e protezione addizionale dai contatti diretti secondo le norme CEI EN 61008-1 e CEI EN 61008-2-1. In quanto sprovvisti di dispositivo magnetotermico incorporato, i differenziali puri devono essere protetti contro i cortocircuiti mediante appropriati interruttori automatici o fusibili. le versioni APR antiperturbazione sono dispositivi appositamente studiati per essere immuni agli scatti intempestivi causati da dispersioni impulsive dovute a manovre oppure a fenomeni atmosferici come ad esempio le fulminazioni.
Caratteristiche Tecniche:
- Numero di poli: 2
- Tensione nominale: 240 V
- Corrente nominale: 25 A
- Corrente di guasto nominale: 0,03 A
- Metodo di montaggio: Montaggio su guida DIN
- Differenziale tipo: AC
- Selettivo: no
- Resistenza agli scatti intempestivi (sovratensioni di picco): 0,25 kA
- Accessoriabile: sì
- Grado di protezione (IP): IP2X
- Numero di moduli: 2
- Profondità di incasso: 69 mm
Scheda tecnica WEB
Scheda Tecnica
tipo di montaggio
barra DIN
profondità di incasso (mm)
69
corrente di dimensionamento (A)
25
tensione di dimensionamento (kV)
230
tensione di isolamento nominale Ui (V)
500
numero di poli
2
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
AC
tipo selettivo
NO
resistenza a corto circuito (Icw) (kA)
1
resistenza a corrente impulsiva (kA)
0.25
grado di inquinamento
2
larghezza in unità di suddivisione
2
tipo con ritardo breve
NO
frequenza
50/60 Hz
grado di protezione (IP)
IP2X
sezione conduttore collegabile unifilare (mm²)
25-25
sezione conduttore collegabile multifilare (mm²)
0-25
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
-25-55
dispositivi supplementari possibili
SI
Linea/Serie
ABB-F200
Numero moduli
2
Numero moduli
2
Numero fori di fissaggio
4
Numero fori di fissaggio
4
Corrente nominale (A)
25
Corrente nominale (A)
25
Frequenza nominale (Hz)
50..60
Frequenza nominale (Hz)
50..60
