Descrizione

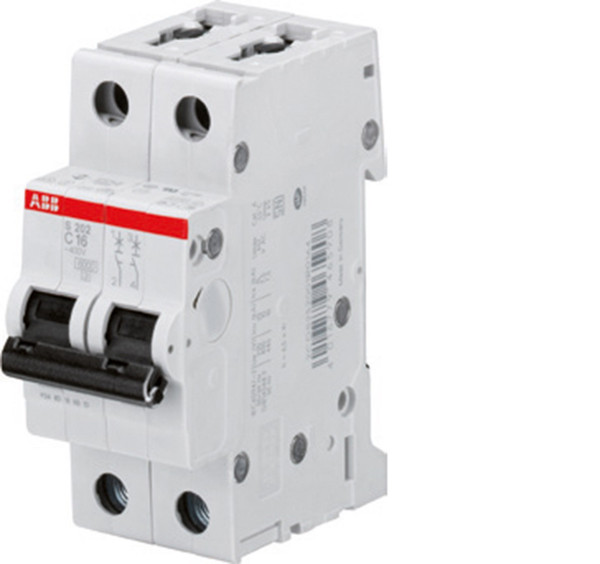

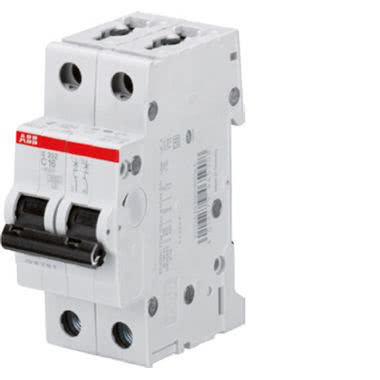

Codice Ordine: S550345 - Gli interruttori magnetotermici System pro M compact S200 proteggono le installazioni da sovraccarichi e corto circuiti, assicurando affidabilità e sicurezza nelle operazioni. Sono disponibili in diverse caratteristiche (B, C, D, K, Z), configurazioni (1P, 2P, 3P, 4P), potere di interruzione (fino a 25 kA a 230/400 V CA ) e correnti nominali (fino a 100 A). Tutti gli interruttori magnetotermici della gamma S200 sono conformi alle norme CEI-EN 60898-1, CEI- EN 60947-2 e UL1077 e CSA 22.2 No. 235 (UL eccetto la versione 4,5kA, CSA eccetto le versioni 4,5kA e 6kA), consentendo l'uso per applicazioni residenziali, commerciali e industriali. Associabili ai blocchi differenziali serie DDA 200
Pagina produttore - ABBS550345
Immagini 360° - ABBS550345
Caratteristiche tecniche
tipo di tensione
AC/DC
profondità di incasso (mm)
69
corrente di dimensionamento (A)
40
tensione di dimensionamento (kV)
400
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
440
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
3
larghezza in unità di suddivisione
2
antideflagrante
NO
potenza dissipata (W)
9.6
grado di protezione (IP)
IP20
numero di poli protetti
2
conduttore neutro a connessione
NO
sezione conduttore collegabile unifilare (mm²)
0.75
sezione conduttore collegabile multifilare (mm²)
0.75
temperatura ambiente durante il funzionamento (°C)
-25
montaggio a incasso
NO
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
10
resistenza di tensione ad impulso nominale Uimp (kV)
4
Codice EAN
4016779550345
