Descrizione

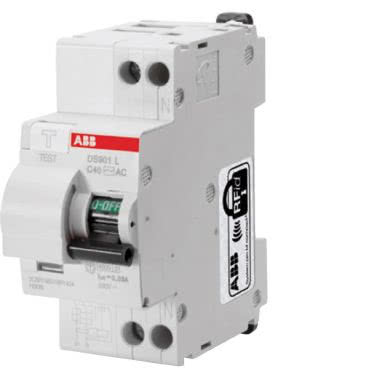

La gamma DS901L è composta da 9 interruttori magnetotermici differenziali compatti 1P+N che assicurano una protezione efficace per i circuiti monofase in ambiente residenziale. Gli interruttori integrano in due soli moduli, una protezione magnetotermica in curva C con potere di interruzione di 4,5 kA e una protezione differenziale di 30 mA di tipo AC o di tipo A.
Scheda tecnica WEB - ABBDS91LC6AC30
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
70
corrente di dimensionamento (A)
6
tensione di dimensionamento (kV)
230
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
AC
resistenza a corrente impulsiva (kA)
0.25
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
frequenza
50/60 Hz
grado di protezione (IP)
IP2X
numero di poli protetti
1
conduttore neutro a connessione
SI
potere di interruz. nominale secondo IEC 60947-2 (kA)
6
adatto per installazione a incasso
NO
sezione conduttore collegabile unifilare (mm²)
16-16
sezione conduttore collegabile multifilare (mm²)
1-16
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-5-55
numero di poli (totale)
2
protezione da scatto intempestivo
NO
